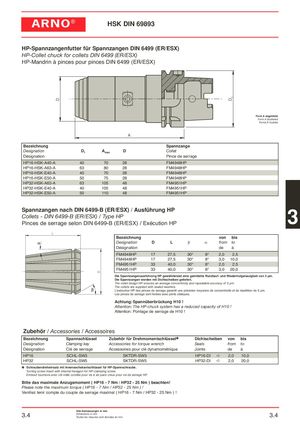

HP-Spannzangenfutter für Spannzangen DIN 6499 (ER/ESX)
HP-Collet chuck for collets DIN 6499 (ER/ESX)
HP-Mandrin à pinces pour pinces DIN 6499 (ER/ESX)
Form A abgebildet Form A illustrated Forme A illustrée
| Bezeichnung | Spannzange | |||
| Designation | D1 | Amax | D | Collet |
| Désignation | Pince de serrage | |||
| HP16-HSK-A40-A | 40 | 70 | 28 | FM4948HP |
| HP16-HSK-A63-A | 63 | 80 | 28 | FM4948HP |
| HP16-HSK-E40-A | 40 | 70 | 28 | FM4948HP |
| HP16-HSK-E50-A | 50 | 75 | 28 | FM4948HP |
| HP32-HSK-A63-A | 63 | 105 | 48 | FM4951HP |
| HP32-HSK-E40-A | 40 | 105 | 48 | FM4951HP |
| HP32-HSK-E50-A | 50 | 110 | 48 | FM4951HP |
Spannzangen nach DIN 6499-B (ER/ESX) / Ausführung HP 3
Collets - DIN 6499-B (ER/ESX) / Type HP
Pinces de serrage selon DIN 6499-B (ER/ESX) / Exécution HP
| Bezeichnung | von | bis | ||||
| Designation | D | L | β | α | from | to |
| Désignation | de | à | ||||
| FM4948HP | 17 | 27,5 | 30° | 8° | 2,0 | 2,5 |
| FM4948HP | 17 | 27,5 | 30° | 8° | 3,0 | 10,0 |
| FM4951HP | 33 | 40,0 | 30° | 8° | 2,0 | 2,5 |
| FM4951HP | 33 | 40,0 | 30° | 8° | 3,0 | 20,0 |
Die Spannzangenausführung HP gewährleistet eine gemittelte Rundlauf- und Wiederholgenauigkeit von 3 μm. Die Spannzangen werden mit Dichtscheiben geliefert. The collet design HP ensures an average concentricity and repeatable accuracy of 3 μm. The collets are supplied with sealed washers. L’exécution HP des pinces de serrage garantit une précision moyenne de concentricité et de répétition de 3 μm. Les pinces de serrage sont livrées avec joints statiques. Achtung: Spannüberbrückung H10 ! Attention: The HP-chuck system has a reduced capacity of H10 ! Attention: Pontage de serrage de H10 !
Zubehör / Accessories / Accessoires
| Bezeichnung | Spannschlüssel | Zubehör für Drehmomentschlüssel➊ | Dichtscheiben | von | bis |
| Designation | Clamping key | Accessories for torque wrench | Seals | from | to |
| Désignation | Clé de serrage | Accessoires pour clé dynamométrique | Joints | de | à |
| HP16 | SCHL-SW3 | SKTDR-SW3 | HP16-DI➪ | 2,0 | 10,0 |
| HP32 | SCHL-SW5 | SKTDR-SW5 | HP32-DI➪ | 2,0 | 20,0 |
➊ Schraubendreheinsatz mit Innensechskantschlüssel für HP-Spannschraube. Turning screw insert with internal hexagon for HP-clamping screw. Embout tournevis avec clé mâle condée pour vis à six pans creux pour vis de serrage HP. Bitte das maximale Anzugsmoment ( HP16 - 7 Nm / HP32 - 25 Nm ) beachten!
