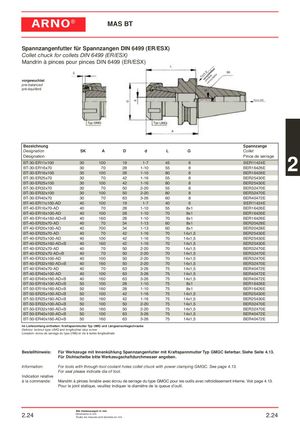

Spannzangenfutter für Spannzangen DIN 6499 (ER/ESX)
Collet chuck for collets DIN 6499 (ER/ESX)
Mandrin à pinces pour pinces DIN 6499 (ER/ESX)
| vorgewuchtet pre-balanced pré-équilibré | Form B verschließbar closable verrouillable Form AD | ||
| Bezeichnung Designation Désignation | SK A | D d | Spannzange L G Collet Pince de serrage |
| BT-30-ER11x100 | 30 100 | 19 1-7 | 45 6 BER11424E |
| BT-30-ER16x70 | 30 70 | 28 1-10 | 55 8 BER16426E |
| BT-30-ER16x100 | 30 100 | 28 1-10 | 80 8 BER16426E |
| BT-30-ER25x70 | 30 70 | 42 1-16 | 55 8 BER25430E |
| BT-30-ER25x100 | 30 100 | 42 1-16 | 80 8 BER25430E |
| BT-30-ER32x70 | 30 70 | 50 2-20 | 55 8 BER32470E |
| BT-30-ER32x100 | 30 100 | 50 2-20 | 80 8 BER32470E |
| BT-30-ER40x70 | 30 70 | 63 3-26 | 60 8 BER40472E |
| BT-40-ER11x100-AD | 40 100 | 19 1-7 | 40 6 BER11424E |
| BT-40-ER16x70-AD | 40 70 | 28 1-10 | 55 8x1 BER16426E |
| BT-40-ER16x100-AD | 40 100 | 28 1-10 | 70 8x1 BER16426E |
| BT-40-ER16x160-AD+B | 40 160 | 28 1-10 | 70 8x1 BER16426E |
| BT-40-ER20x70-AD | 40 70 | 34 1-13 | 60 8x1 BER20428E |
| BT-40-ER20x100-AD | 40 700 | 34 1-13 | 60 8x1 BER20428E |
| BT-40-ER25x70-AD | 40 70 | 42 1-16 | 70 14x1,5 BER25430E |
| BT-40-ER25x100-AD | 40 100 | 42 1-16 | 70 14x1,5 BER25430E |
| BT-40-ER25x160-AD+B | 40 160 | 42 1-16 | 70 14x1,5 BER25430E |
| BT-40-ER32x70-AD | 40 70 | 50 2-20 | 70 14x1,5 BER32470E |
| BT-40-ER32x70-AD+B | 40 70 | 50 2-20 | 70 14x1,5 BER32470E |
| BT-40-ER32x100-AD | 40 100 | 50 2-20 | 70 14x1,5 BER32470E |
| BT-40-ER32x160-AD+B | 40 160 | 50 2-20 | 70 14x1,5 BER32470E |
| BT-40-ER40x70-AD | 40 70 | 63 3-26 | 75 14x1,5 BER40472E |
| BT-40-ER40x100-AD | 40 100 | 63 3-26 | 75 14x1,5 BER40472E |
| BT-40-ER40x160-AD+B | 40 160 | 63 3-26 | 75 14x1,5 BER40472E |
| BT-50-ER16x100-AD+B | 50 100 | 28 1-10 | 75 8x1 BER16426E |
| BT-50-ER16x160-AD+B | 50 160 | 28 1-10 | 75 8x1 BER16426E |
| BT-50-ER25x100-AD+B | 50 100 | 42 1-16 | 75 14x1,5 BER25430E |
| BT-50-ER25x160-AD+B | 50 160 | 42 1-16 | 75 14x1,5 BER25430E |
| BT-50-ER32x100-AD+B | 50 100 | 50 2-20 | 75 14x1,5 BER32470E |
| BT-50-ER32x160-AD+B | 50 160 | 50 2-20 | 75 14x1,5 BER32470E |
| BT-50-ER40x100-AD+B | 50 100 | 63 3-26 | 75 14x1,5 BER40472E |
| BT-50-ER40x160-AD+B | 50 160 | 63 3-26 | 75 14x1,5 BER40472E |
Im Lieferumfang enthalten: Kraftspannmutter Typ UMQ und Längsanschlagschraube Delivery: locknut type UMQ and longitudinal stop screw Livrasion: écrou de serrage du type UMQ et vis à butée longitudinale
Bestellhinweis: Für Werkzeuge mit Innenkühlung Spannzangenfutter mit Kraftspannmutter Typ GMGC lieferbar. Siehe Seite 4.13. Für Dichtscheibe bitte Werkzeugschaftdurchmesser angeben. Information: For tools with through-tool coolant holes collet chuck with power clamping GMGC. See page 4.13. For seal please indicate dia of tool. Indication relative à la commande: Mandrin à pinces livrable avec écrou de serrage du type GMGC pour les outils avec refroidissement interne. Voir page 4.13. Pour le joint statique, veuillez indiquer le diamètre de la queue d’outil.
