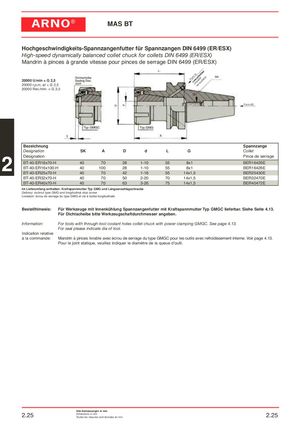

Hochgeschwindigkeits-Spannzangenfutter für Spannzangen DIN 6499 (ER/ESX)
High-speed dynamically balanced collet chuck for collets DIN 6499 (ER/ESX)
Mandrin à pinces à grande vitesse pour pinces de serrage DIN 6499 (ER/ESX)
| 20000 U/min < G 2,5 20000 r.p.m. at < G 2,5 20000 Rev./min. < G 2,5 | Form B verschließbar closable verrouillable Form AD | |||
| Bezeichnung | Spannzange | |||
| Designation | SK A | D | d | L G Collet |
| Désignation | Pince de serrage | |||
| BT-40-ER16x70-H | 40 70 | 28 | 1-10 | 55 8x1 BER16426E |
| BT-40-ER16x100-H | 40 100 | 28 | 1-10 | 55 8x1 BER16426E |
| BT-40-ER25x70-H | 40 70 | 42 | 1-16 | 55 14x1,5 BER25430E |
| BT-40-ER32x70-H | 40 70 | 50 | 2-20 | 70 14x1,5 BER32470E |
| BT-40-ER40x70-H | 40 70 | 63 | 3-26 | 75 14x1,5 BER40472E |
Im Lieferumfang enthalten: Kraftspannmutter Typ GMG und Längsanschlagschraube Delivery: locknut type GMG and longitudinal stop screw Livrasion: écrou de serrage du type GMG et vis à butée longitudinale
Bestellhinweis: Für Werkzeuge mit Innenkühlung Spannzangenfutter mit Kraftspannmutter Typ GMGC lieferbar. Siehe Seite 4.13. Für Dichtscheibe bitte Werkzeugschaftdurchmesser angeben. Information: For tools with through-tool coolant holes collet chuck with power clamping GMGC. See page 4.13. For seal please indicate dia of tool. Indication relative à la commande: Mandrin à pinces livrable avec écrou de serrage du type GMGC pour les outils avec refroidissement interne. Voir page 4.13. Pour le joint statique, veuillez indiquer le diamètre de la queue d’outil.
