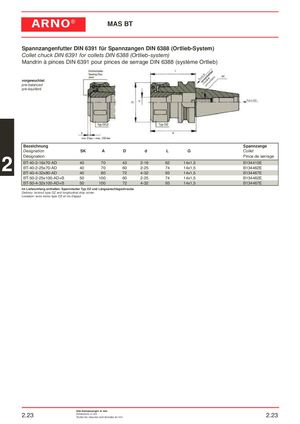

Spannzangenfutter DIN 6391 für Spannzangen DIN 6388 (Ortlieb-System)
Collet chuck DIN 6391 for collets DIN 6388 (Ortlieb-system)
Mandrin à pinces DIN 6391 pour pinces de serrage DIN 6388 (système Ortlieb)
| vorgewuchtet pre-balanced pré-équilibré | Form B verschließbar closable verrouillable | Form AD | |||
| Bezeichnung | Spannzange | ||||
| Designation | SK A | D d | L | G | Collet |
| Désignation | Pince de serrage | ||||
| BT-40-2-16x70-AD | 40 70 | 43 2-16 | 62 | 14x1,5 | B134415E |
| BT-40-2-25x70-AD | 40 70 | 60 2-25 | 74 | 14x1,5 | B134462E |
| BT-40-4-32x80-AD | 40 80 | 72 4-32 | 93 | 14x1,5 | B134467E |
| BT-50-2-25x100-AD+B | 50 100 | 60 2-25 | 74 | 14x1,5 | B134462E |
| BT-50-4-32x100-AD+B | 50 100 | 72 4-32 | 93 | 14x1,5 | B134467E |
Im Lieferumfang enthalten: Spannmutter Typ OZ und Längsanschlagschraube Delivery: locknut type OZ and longitudinal stop screw Livrasion: avec écrou type OZ et vis d’appui
