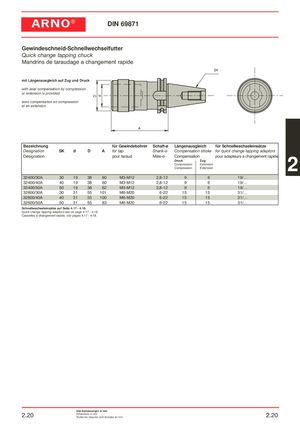

ARNO® DIN 69871 Gewindeschneid-Schnellwechselfutter Quick change tapping chuck Mandrins de taraudage a changement rapide mit Längenausgleich auf Zug und Druck with axial compensation by compression or extension is provided avec compensation en compression et en extension Bezeichnung für Gewindebohrer Schaft-ø Längenausgleich für Schnellwechseleinsätze Designation SK d D A for tap Shank-ø Compensation stroke for quick change tapping adaptors Désignation pour taraud Mâle-ø Compensation pour adapteurs a changement rapideDruckZugCompressionExtensionCompressionExtension2 32400/30A 30 19 38 60 M3-M12 2,8-12 9 6 19/… 32400/40A 40 19 38 60 M3-M12 2,8-12 9 6 19/… 32400/50A 50 19 38 62 M3-M12 2,8-12 9 6 19/… 32600/30A 30 31 55 101 M6-M20 6-22 15 15 31/… 32600/40A 40 31 55 100 M6-M20 6-22 15 15 31/… 32600/50A 50 31 55 83 M6-M20 6-22 15 15 31/… Schnellwechseleinsätze auf Seite 4.17 - 4.18. Quick change tapping adaptors see on page 4.17 - 4.18. Cassettes à changement rapide, voir pages 4.17 - 4.18. Alle Abmessungen in mm 2.20 Dimensions in mmToutes les mesures sont données en mm 2.20
