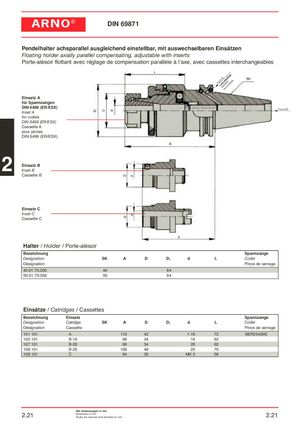

ARNO® DIN 69871 Pendelhalter achsparallel ausgleichend einstellbar, mit auswechselbaren Einsätzen Floating holder axially parallel compensating, adjustable with inserts Porte-alésoir flottant avec réglage de compensation parallèle à l’axe, avec cassettes interchangeables ForvmecrBlsocvshealrbireoleßubillaarble Einsatz A für Spannzangen DIN 6499 (ER/ESX) Form AD Inset A for collets DIN 6499 (ER/ESX) Cassette A pour pinces DIN 6499 (ER/ESX) 2 Einsatz BInset B Cassette B Einsatz C Inset C Cassette C Halter / Holder / Porte-alésoir Bezeichnung Spannzange Designation SK A D D1 d L Collet Désignation Pince de serrage 40.01.70.350 40 64 50.01.70.350 50 64 Einsätze / Catridges / Cassettes Bezeichnung Einsatz Spannzange Designation Catridge SK A D D1 d L Collet Désignation Cassette Pince de serrage 101 101 A 110 42 1-16 72 BER25430E 105 101 B-16 99 34 16 62 107 101 B-20 99 34 20 62 108 101 B-25 108 48 25 70 109 101 C 94 30 MK 2 56 Alle Abmessungen in mm 2.21 Dimensions in mmToutes les mesures sont données en mm 2.21
