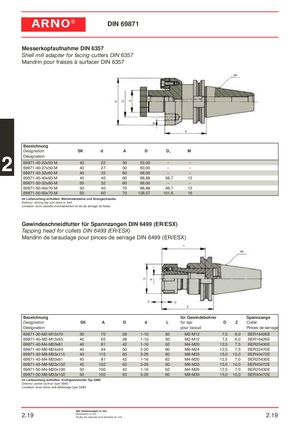

Messerkopfaufnahme DIN 6357
Shell mill adapter for facing cutters DIN 6357
Mandrin pour fraises à surfacer DIN 6357
| Bezeichnung Designation | SK | d | A | D | D1 | M |
| Désignation | ||||||
| 69871-40-22x50-M | 40 | 22 | 50 | 55,00 | – | – |
| 69871-40-27x50-M | 40 | 27 | 50 | 60,00 | – | – |
| 69871-40-32x60-M | 40 | 32 | 60 | 68,00 | – | – |
| 69871-40-40x60-M | 40 | 40 | 60 | 88,88 | 66,7 | 12 |
| 69871-50-32x60-M | 50 | 32 | 60 | 68,00 | – | – |
| 69871-50-40x70-M | 50 | 40 | 70 | 88,88 | 66,7 | 12 |
| 69871-50-60x70-M | 50 | 60 | 70 | 128,57 | 101,6 | 16 |
Im Lieferumfang enthalten: Mitnehmersteine und Anzugschraube Delivery: driving key and draw-in bolt Livrasion: avec clavette d’entrainement et vis de serrage de fraise
Gewindeschneidfutter für Spannzangen DIN 6499 (ER/ESX)
Tapping head for collets DIN 6499 (ER/ESX)
Mandrin de taraudage pour pinces de serrage DIN 6499 (ER/ESX)
| Bezeichnung | für Gewindeboh | rer | Spannzange | ||||||
| Designation | SK | A | D | d | L | for tap | D | Z | Collet |
| Désignation | pour taraud | Pinces de serrage | |||||||
| 69871-30-M2-M12x70 | 30 | 70 | 28 | 1-10 | 50 | M2-M12 | 7,5 | 6,0 | BER16426E |
| 69871-40-M2-M12x65 | 40 | 65 | 28 | 1-10 | 50 | M2-M12 | 7,5 | 6,0 | BER16426E |
| 69871-40-M4-M20x81 | 40 | 81 | 42 | 1-16 | 62 | M4-M20 | 12,5 | 7,5 | BER25430E |
| 69871-40-M6-M24x94 | 40 | 94 | 50 | 2-20 | 80 | M6-M24 | 12,5 | 7,5 | BER32470E |
| 69871-40-M8-M33x115 | 40 | 115 | 63 | 3-26 | 60 | M8-M33 | 15,0 | 10,0 | BER40472E |
| 69871-45-M4-M20x81 | 45 | 81 | 42 | 1-16 | 62 | M4-M20 | 12,5 | 7,0 | BER25430E |
| 69871-45-M8-M33x102 | 45 | 102 | 63 | 3-26 | 60 | M8-M33 | 15,0 | 10,0 | BER40472E |
| 69871-50-M4-M20x100 | 50 | 100 | 42 | 1-16 | 62 | M4-M20 | 12,5 | 7,0 | BER25430E |
| 69871-50-M8-M33x102 | 50 | 102 | 63 | 3-26 | 60 | M8-M33 | 15,0 | 10,0 | BER40472E |
Im Lieferumfang enthalten: Kraftspannmutter Typ GMG Delivery: power locknut type GMG Livrasion: avec écrou anti-déblocage type GMG
