Каталог ARNO оснастка для токарного и фрезерного оборудования - страница 54

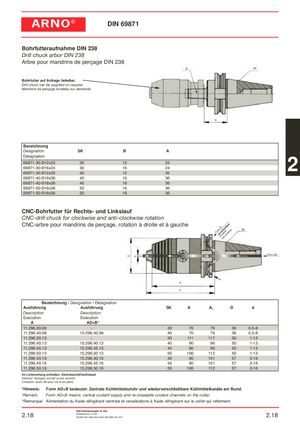

ARNO ® DIN 69871 Bohrfutteraufnahme DIN 238 Drill chuck arbor DIN 238 Arbre pour mandrins de perçage DIN 238 Bohrfutter auf Anfrage lieferbar. Drill chuck can be supplied on request Mandrins de perçage livrables sur demande. Bezeichnung Designation SK B A Désignation 69871-30-B12x23 69871-30-B16x24 69871-40-B12x35 69871-40-B16x36 30 30 40 40 12 16 12 16 23 24 35 36 2 69871-40-B18x36 40 18 36 69871-50-B16x36 50 16 36 69871-50-B18x36 50 18 36 CNC-Bohrfutter für Rechts- und Linkslauf CNC-drill chuck for clockwise and anti-clockwise rotation CNC-arbre pour mandrins de perçage, rotation à droite et à gauche ui e ßb ar B rro bl lie v rm e ve losa sch bl Fo lla c er Form AD Bezeichnung / Designation / Désignation Ausführung Ausführung SK A A1 D d Description Description Exécution Exécution A AD+B* 11.296.30.08 - 30 70 76 36 0,5-8 11.296.40.08 15.296.40.08 40 70 76 36 0,5-8 11.296.30.13 - 30 111 117 50 1-13 11.296.40.13 15.296.40.13 40 90 96 50 1-13 11.296.45.13 15.296.45.13 45 90 96 50 1-13 11.296.50.13 15.296.50.13 50 106 112 50 1-13 11.296.40.16 15.296.40.16 40 90 101 57 3-16 11.296.45.16 15.296.45.16 45 90 101 57 3-16 11.296.50.16 15.296.50.16 50 106 112 57 3-16 Im Lieferumfang enthalten: Sechskantstiftschlüssel Delivery: hexagon socket screw wrench Livrasion: avec clé pour vis à six pans *Hinweis: Form AD+B bedeutet: Zentrale Kühlmittelzufuhr und wiederverschließbare Kühlmittelkanäle am Bund. *Remark: Form AD+B means: central coolant supply and re-closeable coolant channels on the collar. *Remarque: Alimentation du fluide réfrigérant centrale et canalisations à fluide réfrigérant sur le collet qui referment. Alle Abmessungen in mm 2.18 Dimensions in mm Toutes les mesures sont données en mm 2.18
