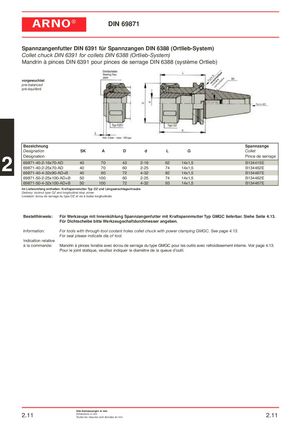

Spannzangenfutter DIN 6391 für Spannzangen DIN 6388 (Ortlieb-System)
Collet chuck DIN 6391 for collets DIN 6388 (Ortlieb-System)
Mandrin à pinces DIN 6391 pour pinces de serrage DIN 6388 (système Ortlieb)
hließbar vorgewuchtet Form Bsc pre-balanced ver closable pré-équilibré verrouillable
Form AD
| Bezeichnung Designation | SK | A | D | d | L | G | Spannzange Collet |
| Désignation | Pince de serrage | ||||||
| 69871-40-2-16x70-AD | 40 | 70 | 43 | 2-16 | 62 | 14x1,5 | B134415E |
| 69871-40-2-25x70-AD | 40 | 70 | 60 | 2-25 | 74 | 14x1,5 | B134462E |
| 69871-40-4-32x90-AD+B | 40 | 90 | 72 | 4-32 | 82 | 14x1,5 | B134467E |
| 69871-50-2-25x100-AD+B | 50 | 100 | 60 | 2-25 | 74 | 14x1,5 | B134462E |
| 69871-50-4-32x100-AD+B | 50 | 100 | 72 | 4-32 | 93 | 14x1,5 | B134467E |
Im Lieferumfang enthalten: Kraftspannmutter Typ OZ und Längsanschlagschraube Delivery: locknut type OZ and longitudinal stop screw Livrasion: écrou de serrage du type OZ et vis à butée longitudinale
Bestellhinweis: Für Werkzeuge mit Innenkühlung Spannzangenfutter mit Kraftspannmutter Typ GMGC lieferbar. Siehe Seite 4.13. Für Dichtscheibe bitte Werkzeugschaftdurchmesser angeben. Information: For tools with through-tool coolant holes collet chuck with power clamping GMGC. See page 4.13. For seal please indicate dia of tool. Indication relative à la commande: Mandrin à pinces livrable avec écrou de serrage du type GMGC pour les outils avec refroidissement interne. Voir page 4.13. Pour le joint statique, veuillez indiquer le diamètre de la queue d’outil.
