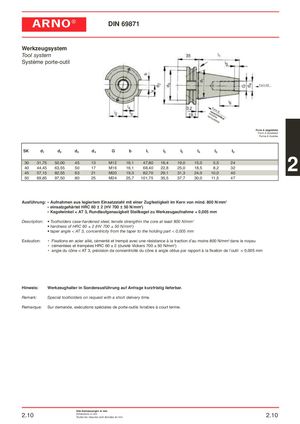

Werkzeugsystem
Tool system
Système porte-outil
Form AD
Form B ver closablesc hließbar verrouillable
Form A abgebildet Form A illustrated Forme A illustrée
| SK | d1 | d2 | d3 | d4 | G | b | l1 | l2 | l3 | l4 | l5 | l6 |
| 30 | 31,75 | 50,00 | 45 | 13 | M12 | 16,1 | 47,80 | 16,4 | 19,0 | 15,0 | 5,5 | 24 |
| 40 | 44,45 | 63,55 | 50 | 17 | M16 | 16,1 | 68,40 | 22,8 | 25,0 | 18,5 | 8,2 | 32 |
| 45 | 57,15 | 82,55 | 63 | 21 | M20 | 19,3 | 82,70 | 29,1 | 31,3 | 24,0 | 10,0 | 40 |
| 50 | 69,85 | 97,50 | 80 | 25 | M24 | 25,7 | 101,75 | 35,5 | 37,7 | 30,0 | 11,5 | 47 |
Ausführung: Aufnahmen aus legiertem Einsatzstahl mit einer Zugfestigkeit im Kern von mind. 800 N/mm2
- einsatzgehärtet HRC 60 ± 2 (HV 700 ± 50 N/mm 2)
- Kegelwinkel < AT 3, Rundlaufgenauigkeit Steilkegel zu Werkzeugaufnahme < 0,005 mm
Description: Toolholders case-hardened steel, tensile strengthin the core at least 800 N/mm 2
- hardness of HRC 60 ± 2 (HV 700 ± 50 N/mm2)
- taper angle < AT 3, concentricity from the taper to the holding part < 0,005 mm
Exécution: Fixations en acier allié, cémenté et trempé avec une résistance à la traction d’au moins 800 N/mm 2 dans le noyau
- cémentées et trempées HRC 60 ± 2 (dureté Vickers 700 ± 50 N/mm 2)
- angle du cône < AT 3, précision de concentricité du cône à angle obtus par rapport à la fixation de l’outil < 0,005 mm
Hinweis: Werkzeughalter in Sonderausführung auf Anfrage kurzfristig lieferbar. Remark: Special toolholders on request with a short delivery time. Remarque: Sur demande, exécutions spéciales de porte-outils livrables à court terme.
