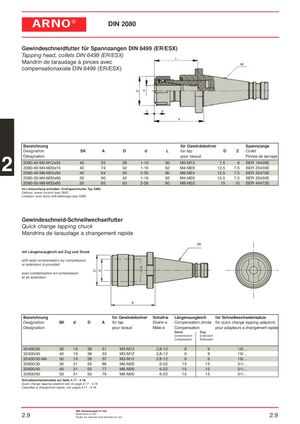

Gewindeschneidfutter für Spannzangen DIN 6499 (ER/ESX)
Tapping head, collets DIN 6499 (ER/ESX)
Mandrin de taraudage à pinces avec
compensationaxiale DIN 6499 (ER/ESX)
| Bezeichnung | für Gewindebo | hrer | Spannzange | ||||||
| Designation | SK | A | D | d | L | for tap | D | Z | Collet |
| Désignation | pour taraud | Pinces de serrage | |||||||
| 2080-40-M2-M12x55 | 40 | 55 | 28 | 1-10 | 50 | M2-M12 | 7,5 | 6 | BER 16426E |
| 2080-40-M4-M20x74 | 40 | 74 | 42 | 1-16 | 62 | M4-M20 | 12,5 | 7,5 | BER 25430E |
| 2080-40-M6-M24x94 | 40 | 94 | 50 | 2-20 | 80 | M6-M24 | 12,5 | 7,5 | BER 32470E |
| 2080-50-M4-M20x90 | 50 | 90 | 42 | 1-16 | 62 | M4-M20 | 12,5 | 7,5 | BER 25430E |
| 2080-50-M8-M33x85 | 50 | 85 | 63 | 3-26 | 60 | M8-M33 | 15 | 10 | BER 40472E |
Im Lieferumfang enthalten: Kraftspannmutter Typ GMG Delivery: power locknut type GMG Livraison: avec écrou anti-déblocage type GMG
Gewindeschneid-Schnellwechselfutter
Quick change tapping chuck
Mandrins de taraudage a changement rapide
mit Längenausgleich auf Zug und Druck with axial compensation by compression or extension is provided avec compensation en compression et en extension
| Bezeichnung Designation Désignation | SK | d | D | A | für Gewindebohrer for tap pour taraud | Schaft-ø Shank-ø Mâle-ø | Längenaus Compensati Compensati Druck Compression Compression | gleich on stroke on Zug Extension Extension | für Schnellwechseleinsätze for quick change tapping adaptors pour adapteurs a changement rapide |
| 32400/30 | 30 | 19 | 38 | 51 | M3-M12 | 2,8-12 | 9 | 9 | 19/… |
| 32400/40 | 40 | 19 | 38 | 53 | M3-M12 | 2,8-12 | 9 | 9 | 19/… |
| 32400/50-M4 | 50 | 19 | 38 | 57 | M3-M12 | 2,8-12 | 9 | 9 | 19/… |
| 32600/30 | 30 | 31 | 55 | 86 | M6-M20 | 6-22 | 15 | 15 | 31/… |
| 32600/40 | 40 | 31 | 55 | 77 | M6-M20 | 6-22 | 15 | 15 | 31/… |
| 32600/50 | 50 | 31 | 55 | 79 | M6-M20 | 6-22 | 15 | 15 | 31/… |
Schnellwechseleinsätze auf Seite 4.17 - 4.18. Quick change tapping adaptors see on page 4.17 - 4.18. Cassettes à changement rapide, voir pages 4.17 - 4.18.
