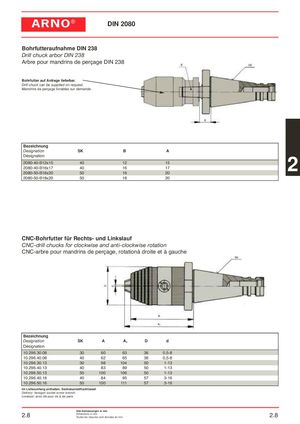

Каталог ARNO оснастка для токарного и фрезерного оборудования - страница 44
Навигация
Каталог ARNO фрезы и сменные пластины для фрезерной обработки 2015
Каталог ARNO монолитный осевой инструмент
Каталог ARNO концевые твердосплавные фрезы AFV
Каталог ARNO оснастка для автоматов продольного точения
Каталог ARNO тиски станочные
Каталог ARNO пластины CBN для токарной обработки
Bohrfutteraufnahme DIN 238
Drill chuck arbor DIN 238
Arbre pour mandrins de perçage DIN 238
Bohrfutter auf Anfrage lieferbar. Drill chuck can be supplied on request. Mandrins de perçage livrables sur demande.
| Bezeichnung | |||
| Designation | SK | B | A |
| Désignation | |||
| 2080-40-B12x15 | 40 | 12 | 15 |
| 2080-40-B16x17 | 40 | 16 | 17 |
| 2080-50-B16x20 | 50 | 16 | 20 |
| 2080-50-B18x20 | 50 | 18 | 20 |
CNC-Bohrfutter für Rechts- und Linkslauf
CNC-drill chucks for clockwise and anti-clockwise rotation
CNC-arbre pour mandrins de perçage, rotationà droite et à gauche
| Bezeichnung | |||||
| Designation | SK | A | A1 | D | d |
| Désignation | |||||
| 10.296.30.08 | 30 | 60 | 63 | 36 | 0,5-8 |
| 10.296.40.08 | 40 | 62 | 65 | 36 | 0,5-8 |
| 10.296.30.13 | 30 | 98 | 104 | 50 | 1-13 |
| 10.296.40.13 | 40 | 83 | 89 | 50 | 1-13 |
| 10.296.50.13 | 50 | 100 | 106 | 50 | 1-13 |
| 10.296.40.16 | 40 | 84 | 95 | 57 | 3-16 |
| 10.296.50.16 | 50 | 100 | 111 | 57 | 3-16 |
Im Lieferumfang enthalten: Sechskantstiftschlüssel Delivery: hexagon socket screw wrench Livraison: avec clé pour vis à six pans
