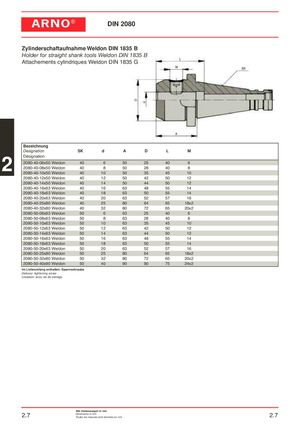

Zylinderschaftaufnahme Weldon DIN 1835 B
Holder for straight shank tools Weldon DIN 1835 B
Attachements cylindriques Weldon DIN 1835 G
| Bezeichnung | ||||||
| Designation Désignation | SK | d | A | D | L | M |
| 2080-40-06x50 Weldon | 40 | 6 | 50 | 25 | 40 | 6 |
| 2080-40-08x50 Weldon | 40 | 8 | 50 | 28 | 40 | 8 |
| 2080-40-10x50 Weldon | 40 | 10 | 50 | 35 | 45 | 10 |
| 2080-40-12x50 Weldon | 40 | 12 | 50 | 42 | 50 | 12 |
| 2080-40-14x50 Weldon | 40 | 14 | 50 | 44 | 50 | 12 |
| 2080-40-16x63 Weldon | 40 | 16 | 63 | 48 | 55 | 14 |
| 2080-40-18x63 Weldon | 40 | 18 | 63 | 50 | 55 | 14 |
| 2080-40-20x63 Weldon | 40 | 20 | 63 | 52 | 57 | 16 |
| 2080-40-25x80 Weldon | 40 | 25 | 80 | 64 | 65 | 18x2 |
| 2080-40-32x80 Weldon | 40 | 32 | 80 | 72 | 65 | 20x2 |
| 2080-50-06x63 Weldon | 50 | 6 | 63 | 25 | 40 | 6 |
| 2080-50-08x63 Weldon | 50 | 8 | 63 | 28 | 40 | 8 |
| 2080-50-10x63 Weldon | 50 | 10 | 63 | 35 | 45 | 10 |
| 2080-50-12x63 Weldon | 50 | 12 | 63 | 42 | 50 | 12 |
| 2080-50-14x63 Weldon | 50 | 14 | 63 | 44 | 50 | 12 |
| 2080-50-16x63 Weldon | 50 | 16 | 63 | 48 | 55 | 14 |
| 2080-50-18x63 Weldon | 50 | 18 | 63 | 50 | 55 | 14 |
| 2080-50-20x63 Weldon | 50 | 20 | 63 | 52 | 57 | 16 |
| 2080-50-25x80 Weldon | 50 | 25 | 80 | 64 | 65 | 18x2 |
| 2080-50-32x80 Weldon | 50 | 32 | 80 | 72 | 65 | 20x2 |
| 2080-50-40x90 Weldon | 50 | 40 | 90 | 90 | 75 | 24x2 |
Im Lieferumfang enthalten: Spannschraube Delivery: tightening screw Livraison: avec vis de serrage
