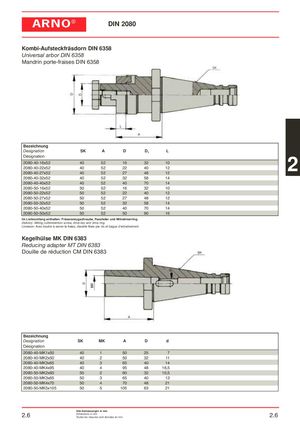

Kombi-Aufsteckfräsdorn DIN 6358
Universal arbor DIN 6358
Mandrin porte-fraises DIN 6358
| Bezeichnung Designation | SK | A | D | D1 | L |
| Désignation | |||||
| 2080-40-16x52 | 40 | 52 | 16 | 32 | 10 |
| 2080-40-22x52 | 40 | 52 | 22 | 40 | 12 |
| 2080-40-27x52 | 40 | 52 | 27 | 48 | 12 |
| 2080-40-32x52 | 40 | 52 | 32 | 58 | 14 |
| 2080-40-40x52 | 40 | 52 | 40 | 70 | 14 |
| 2080-50-16x52 | 50 | 52 | 16 | 32 | 10 |
| 2080-50-22x52 | 50 | 52 | 22 | 40 | 12 |
| 2080-50-27x52 | 50 | 52 | 27 | 48 | 12 |
| 2080-50-32x52 | 50 | 52 | 32 | 58 | 14 |
| 2080-50-40x52 | 50 | 52 | 40 | 70 | 14 |
| 2080-50-50x52 | 50 | 52 | 50 | 90 | 16 |
Im Lieferumfang enthalten: Fräseranzugschraube, Passfeder und Mitnehmerring. Delivery: Milling cutteretention screw, drive key and drive ring. Livraison: Avec boulon à serrer la fraise, clavette fixée par vis et bague d’entraînement.
Kegelhülse MK DIN 6383
Reducing adapter MT DIN 6383
Douille de réduction CM DIN 6383
| Bezeichnung Designation | SK | MK | A | D | d |
| Désignation | |||||
| 2080-40-MK1x50 | 40 | 1 | 50 | 25 | 7 |
| 2080-40-MK2x50 | 40 | 2 | 50 | 32 | 11 |
| 2080-40-MK3x65 | 40 | 3 | 65 | 40 | 14 |
| 2080-40-MK4x95 | 40 | 4 | 95 | 48 | 16,5 |
| 2080-50-MK2x60 | 50 | 2 | 60 | 32 | 10,5 |
| 2080-50-MK3x65 | 50 | 3 | 65 | 40 | 13 |
| 2080-50-MK4x70 | 50 | 4 | 70 | 48 | 21 |
| 2080-50-MK5x105 | 50 | 5 | 105 | 63 | 21 |
