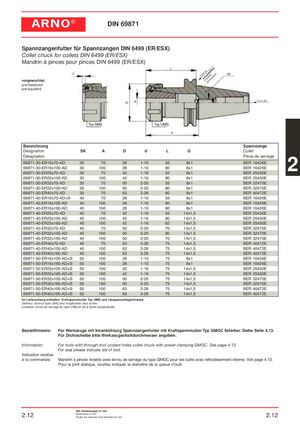

ARNO ® DIN 69871 Spannzangenfutter für Spannzangen DIN 6499 (ER/ESX) Collet chuck for collets DIN 6499 (ER/ESX) Mandrin à pinces pour pinces DIN 6499 (ER/ESX) ar ui e ßb B rro bl lie v rm e ve losa sch bl Fo lla c er vorgewuchtet pre-balanced pré-équilibré Form AD Bezeichnung Spannzange Designation SK A D d L G Collet Désignation Pince de serrage 69871-30-ER16x70-AD 69871-30-ER16x100-AD 69871-30-ER25x70-AD 69871-30-ER25x100-AD 30 30 30 30 70 100 70 100 28 28 42 42 1-10 1-10 1-16 1-16 55 80 55 80 8x1 8x1 8x1 8x1 BER 16426E BER 16426E BER 25430E BER 25430E 2 69871-30-ER32x70-AD 30 70 50 2-20 55 8x1 BER 32470E 69871-30-ER32x100-AD 30 100 50 2-20 80 8x1 BER 32470E 69871-30-ER40x70-AD 30 70 63 3-26 60 8x1 BER 40472E 69871-40-ER16x70-AD+B 40 70 28 1-10 55 8x1 BER 16426E 69871-40-ER16x100-AD 40 100 28 1-10 80 8x1 BER 16426E 69871-40-ER16x160-AD 40 160 28 1-10 80 8x1 BER 16426E 69871-40-ER25x70-AD 40 70 42 1-16 55 14x1,5 BER 25430E 69871-40-ER25x100-AD 40 100 42 1-16 80 14x1,5 BER 25430E 69871-40-ER25x160-AD 40 160 42 1-16 62 14x1,5 BER 25430E 69871-40-ER32x70-AD 40 70 50 2-20 70 14x1,5 BER 32470E 69871-40-ER32x100-AD 40 100 50 2-20 80 14x1,5 BER 32470E 69871-40-ER32x160-AD 40 160 50 2-20 70 14x1,5 BER 32470E 69871-40-ER40x70-AD 40 70 63 3-26 75 14x1,5 BER 40472E 69871-40-ER40x100-AD 40 100 63 3-26 75 14x1,5 BER 40472E 69871-40-ER40x160-AD 40 160 63 3-26 75 14x1,5 BER 40472E 69871-50-ER16x100-AD+B 50 100 28 1-10 75 8x1 BER 16426E 69871-50-ER16x160-AD+B 50 160 28 1-10 75 8x1 BER 16426E 69871-50-ER25x100-AD+B 50 100 42 1-16 75 14x1,5 BER 25430E 69871-50-ER25x160-AD+B 50 160 42 1-16 75 14x1,5 BER 25430E 69871-50-ER32x100-AD+B 50 100 50 2-20 75 14x1,5 BER 32470E 69871-50-ER32x160-AD+B 50 160 50 2-20 75 14x1,5 BER 32470E 69871-50-ER40x100-AD+B 50 100 63 3-26 75 14x1,5 BER 40472E 69871-50-ER40x160-AD+B 50 160 63 3-26 75 14x1,5 BER 40472E Im Lieferumfang enthalten: Kraftspannmutter Typ UMQ und Längsanschlagschraube Delivery: locknut type UMQ and longitudinal stop screw Livrasion: écrou de serrage du type UMQ et vis à butée longitudinale Bestellhinweis: Für Werkzeuge mit Innenkühlung Spannzangenfutter mit Kraftspannmutter Typ GMGC lieferbar. Siehe Seite 4.13. Für Dichtscheibe bitte Werkzeugschaftdurchmesser angeben. Information: For tools with through-tool coolant holes collet chuck with power clamping GMGC. See page 4.13. For seal please indicate dia of tool. Indication relative à la commande: Mandrin à pinces livrable avec écrou de serrage du type GMGC pour les outils avec refroidissement interne. Voir page 4.13. Pour le joint statique, veuillez indiquer le diamètre de la queue d’outil. Alle Abmessungen in mm 2.12 Dimensions in mm Toutes les mesures sont données en mm 2.12
