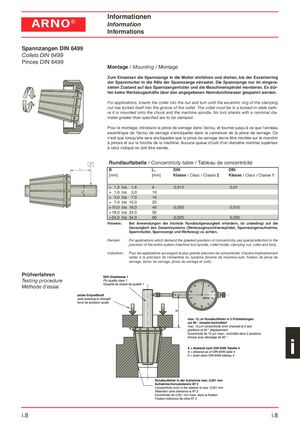

Spannzangen DIN 6499
Collets DIN 6499
Pinces DIN 6499
Montage / Mounting / Montage
Zum Einsetzen die Spannzange in die Mutter einführen und drehen, bis der Exzenterring der Spannmutter in die Rille der Spannzange einrastet. Die Spannzange nur im eingerasteten Zustand auf das Spannzangenfutter und die Maschinenspindel montieren. Es dürfen keine Werkzeugschäfte über den angegebenen Nenndurchmesser gespannt werden. For applications, inserts the collet into the nut and turn until the excentric ring of the clamping nut has locked itself into the groove of the collet. The collet must be in a locked-in-state before it is mounted onto the chuck and the machine spindle. No tool shanks with a norminal diameter greater than specified are to be clamped. Pour le montage, introduire la pince de serrage dans l’écrou, et tourner jusqu’à ce que l’anneau excentrique de l’écrou de serrage s’encliquette dans la cannelure de la pince de serrage. Ce n’est que lorsqu’elle sera encliquetée que la pince de serrage devra être montée sur le mandrin
- pinces et sur la broche de la machine. Aucune queue d’outil d’un diamètre nominal supérieur
- celui indiqué ne doit être serrée.
Rundlauftabelle / Concentricity table / Tableau de concentricité
| B [mm] | L1 [mm] | DIN Klasse /Class / Classe 2 | DIN Klasse/Class / Classe 1 | ||
| > 1,0 | bis | 1,6 | 6 | 0,015 | 0,01 |
| > 1,6 | bis | 3,0 | 10 | ||
| > 3,0 | bis | 7,0 | 16 | ||
| > 7,0 | bis | 10,0 | 25 | ||
| >10,0 | bis | 18,0 | 40 | 0,020 | 0,015 |
| >18,0 | bis | 24,0 | 50 | ||
| >24,0 | bis | 34,0 | 60 | 0,025 | 0,020 |
| Hinweis | : | Bei Anwe Genauigk Spannmu | ndungen di eit des Gesa tter, Spannza | e höchste Rundlaufgenauigkeit e mtsystems (Werkzeugmaschinens nge und Werkzeug) zu achten. | rfordern, ist unbedingt auf die pindel, Spannzangenaufnahme, |
Prüfverfahren
Testing procedure
Méthode d’essai
Remark:
Indication:
For applications which demand the greatest precision of concentricity, pay special attention to the precision of the entire system (machine tool spindle, collet holder, clamping nut, collet and tool). Pour les applications qui exigent la plus grande précision de concentricité, il faudra impérativement veiller la précision de l’ensemble du système (broche de machine-outil, fixation de pince de serrage, écrou de serrage, pince de serrage et outil).
