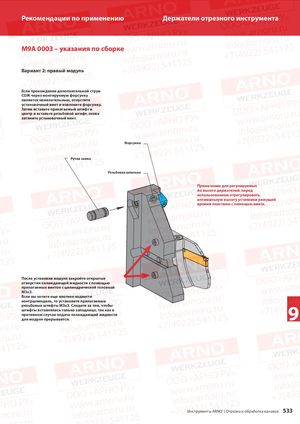

Рекомендации по применению Держатели отрезного инструмента M9A 0003 – указания по сборке Вариант 2: правый модуль Если прохождение дополнительной струи СОЖ через монтируемую форсунку является нежелательным, отпустите установочный винт и извлеките форсунку. Затем вставьте прилагаемый штифт в центр и вставьте резьбовой штифт, снова затяните установочный винт. Форсунка Ручка замка Резьбовая шпилька Примечание для регулируемых по высоте держателей: перед использованием отрегулировать оптимальную высоту установки режущей кромки пластины с помощью винта. После установки модуля закройте открытые отверстия охлаждающей жидкости с помощью прилагаемых винтов с цилиндрической головкой M3x3. Если вы хотите еще плотнее подвести контршпиндель, то установите прилагаемые 9 резьбовые штифты M3x3. Следите за тем, чтобы штифты вставлялись только заподлицо, так как в противном случае подача охлаждающей жидкости для модуля прерывается. Инструменты ARNO® | Отрезка и обработка канавок 533
