Каталог ARNO обработка канавок и отрезка 2018 - страница 532

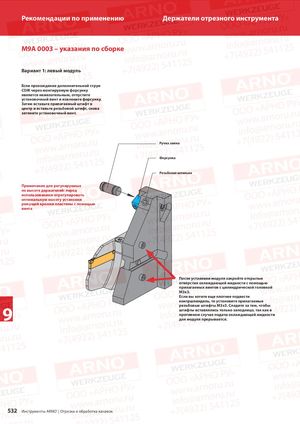

Рекомендации по применению Держатели отрезного инструмента M9A 0003 – указания по сборке Вариант 1: левый модуль Если прохождение дополнительной струи СОЖ через монтируемую форсунку является нежелательным, отпустите установочный винт и извлеките форсунку. Затем вставьте прилагаемый штифт в центр и вставьте резьбовой штифт, снова затяните установочный винт. Ручка замка Форсунка Резьбовая шпилька Примечание для регулируемых по высоте держателей: перед использованием отрегулировать оптимальную высоту установки режущей кромки пластины с помощью винта После установки модуля закройте открытые отверстия охлаждающей жидкости с помощью прилагаемых винтов с цилиндрической головкой M3x3. Если вы хотите еще плотнее подвести контршпиндель, то установите прилагаемые резьбовые штифты M3x3. Следите за тем, чтобы 9 штифты вставлялись только заподлицо, так как в противном случае подача охлаждающей жидкости для модуля прерывается. 532 Инструменты ARNO® | Отрезка и обработка канавок
