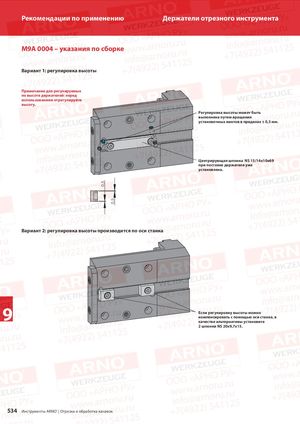

Рекомендации по применению Держатели отрезного инструмента M9A 0004 – указания по сборке Вариант 1: регулировка высоты Примечание для регулируемых по высоте держателей: перед использованием отрегулируйте высоту. Регулировка высоты может быть выполнена путем вращения установочных винтов в пределах ± 0,5 мм. Центрирующая шпонка NS 15/14x10x69 при поставке держателя уже установлена. 0,5 0,5 Вариант 2: регулировка высоты производится по оси станка 9 Если регулировку высоты можно компенсировать с помощью оси станка, в качестве альтернативы установите 2 шпонки NS 20x9,7x15. 534 Инструменты ARNO® | Отрезка и обработка канавок
