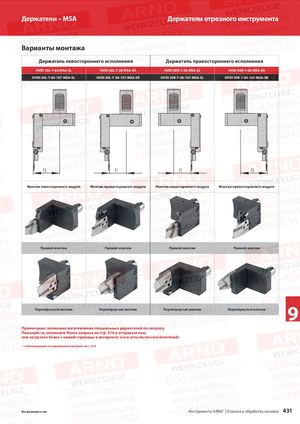

Каталог ARNO обработка канавок и отрезка 2018 - страница 431

Держатели – MSA Держатели отрезного инструмента Варианты монтажа Держатель левостороннего исполнения Держатель правостороннего исполнения HVDI 30L-7-60-MSA-SL HVDI 30L-7-38-MSA-SR HVDI 30R-7-38-MSA-SL HVDI 30R-7-60-MSA-SR HVDI 30L-7-60-107-MSA-SL HVDI 30L-7-38-107-MSA-SR HVDI 30R-7-38-107-MSA-SL HVDI 30R-7-60-107-MSA-SR F2 F1 F1 F2 Монтаж левостороннего модуля Монтаж правостороннего модуля Монтаж левостороннего модуля Монтаж правостороннего модуля Прямой монтаж Прямой монтаж Прямой монтаж Прямой монтаж Перевёрнутый монтаж Перевёрнутый монтаж Примечание: возможно изготовление специальных держателей по запросу. Перевёрнутый монтаж Перевёрнутый монтаж 9 Пожалуйста, заполните бланк запроса на стр. 516 и отправьте нам, или загрузите бланк с нашей страницы в интернете: www.arno.de/service/downloads --> Рекомендации по применению смотрите на с. 519 Все размеры в мм Инструменты ARNO® | Отрезка и обработка канавок 431
