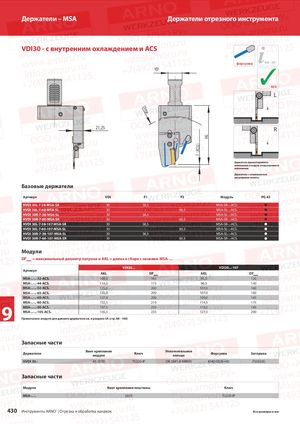

Каталог ARNO обработка канавок и отрезка 2018 - страница 430

Держатели – MSA Держатели отрезного инструмента VDI30 - с внутренним охлаждением и ACS 514 – 517 форсунка KMD ✓ VDI ACS L D Fm ax 21,25 R AKL 5 ( ACS2 ) Держатель правостороннего исполнения и модуль левостороннего исполнения Держатель с возможностью регулировки высоты Базовые держатели Артикул VDI F1 F2 Модуль PG 43 HVDI 30L-7-38-MSA-SR 30 38,5 - MSA-SR-..-ACS.  HVDI 30L-7-60-MSA-SL 30 - 60,3 MSA-SL-..-ACS.  HVDI 30R-7-38-MSA-SL 30 38,5 - MSA-SL-..-ACS.  HVDI 30R-7-60-MSA-SR 30 - 60,3 MSA-SR-..-ACS.  HVDI 30L-7-38-107-MSA-SR 30 38,5 - MSA-SR-..-ACS.  HVDI 30L-7-60-107-MSA-SL 30 - 60,3 MSA-SL-..-ACS.  HVDI 30R-7-38-107-MSA-SL 30 38,5 - MSA-SL-..-ACS.  HVDI 30R-7-60-107-MSA-SR 30 - 60,3 MSA-SR-..-ACS.  Модули DFмакс = максимальный диаметр патрона и AKL = длина в сборе с лезвием MSA-… VDI30... VDI30...-107 Артикул AKL DFмакс AKL DFмакс MSA-..-..-32-ACS. 109,5 165 91,5 130 MSA-..-..-44-ACS. 114,5 175 96,5 140 MSA-..-..-52-ACS. 125,0 200 107,0 160 MSA-..-..-65-ACS. 125,0 200 107,0 160 MSA-..-..-69-ACS. 127,0 200 109,0 165 MSA-..-..-80-ACS. 132,5 210 114,5 175 9 MSA-..-..-90-ACS. 137,5 220 119,5 185 MSA-..-..-105-ACS. 145,5 235 127,5 200 Примечание: модули для данного держателя см. в разделе SA (стр. 88 - 100) Запасные части Винт крепления Уплотнительное Держатели Ключ Форсунка Заглушка модуля кольцо HVDI 30.- AS 0070 T5220-IP OR 28X1,8-NBR80 KMD 0820-4BJ ZS0820G Запасные части Модули Винт крепления пластины Ключ MSA-..-.. SA5T T5220-IP 430 Инструменты ARNO® | Отрезка и обработка канавок Все размеры в мм
