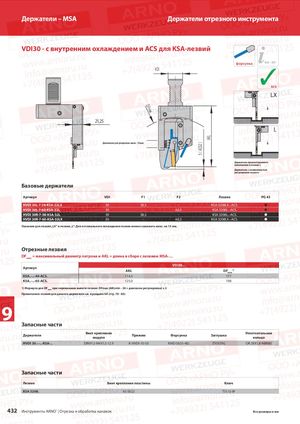

Каталог ARNO обработка канавок и отрезка 2018 - страница 432

Держатели – MSA Держатели отрезного инструмента VDI30 - с внутренним охлаждением и ACS для KSA-лезвий 514 – 517 форсунка KMD VDI ✓ ACS LX DFm ax 21,25 L AKL Диапазон регулировки макс. 15мм 5 ( ACS2 ) Держатель правостороннего исполнения и лезвие L Держатель с возможностью регулировки высоты Базовые держатели Артикул VDI F1 F2 Лезвие PG 43 HVDI 30L-7-38-KSA-32LX 30 38,5 - KSA 3208LX..-ACS.  HVDI 30L-7-60-KSA-32L 30 - 60,3 KSA 3208L..-ACS.  HVDI 30R-7-38-KSA-32L 30 38,5 - KSA 3208L..-ACS.  HVDI 30R-7-60-KSA-32LX 30 - 60,3 KSA 3208LX..-ACS.  Указание для лезвия „LX“ и лезвия „L“: Для оптимального охлаждения лезвие можно зажимать макс. на 15 мм. Отрезные лезвия DFмакс = максимальный диаметр патрона и AKL = длина в сборе с лезвием MSA-… VDI30... Артикул AKL DFмакс1) KSA..-..-44-ACS. 114,5 177 KSA..-..-65-ACS. 125,0 198 1) Формула для DFмакс при переменном вылете лезвия: DFmax (AKLmin - 26 + диапазон регулировки) x 2 Примечание: лезвия для данного держателя см. в разделе SA (стр. 70 - 85) 9 Запасные части Винт крепления Уплотнительное Держатели Прижим Форсунка Заглушка модуля кольцо HVDI 30.-.-..-KSA-.. DIN912-M4X12-12.9 K-HVDI-10-50 KMD 0820-4BJ ZS0820G OR 28X1,8-NBR80 Запасные части Лезвие Винт крепления пластины Ключ KSA 3208. AS 0022 T5115-IP 432 Инструменты ARNO® | Отрезка и обработка канавок Все размеры в мм
