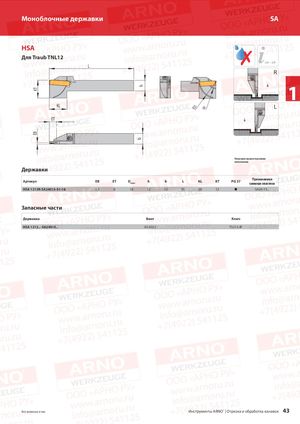

HSA ✗
Для Traub TNL12
L 114 – 119
R
1
KL L
R20 R9
ET
Показано правостороннее исполнение
Державки
Применяемая
| Артикул | EB | ET | D | h | b | L | KL | KT | PG 37 | ||
| макс | сменная пластина | ||||||||||
| HSA 1212R-SA24015-S1-16 | 1,5 | 8 | 16 | 12 | 12 | 95 | 20 | 12 | | SA24-15... |
Запасные части
| Державка | Винт | Ключ |
| HSA 1212.. -SA24015.. | AS 0022 | T5215-IP |
