Каталог ARNO обработка канавок и отрезка 2018 - страница 333

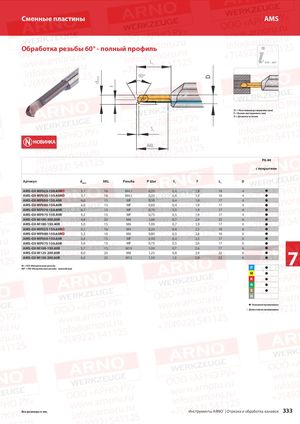

dmin F D Сменные пластины AMS Обработка резьбы 60° - полный профиль L1 345 – 347 60° S1 = Расстояние до вершины (мм) F = Вылет инструмента (мм) D = Диаметр вставки S1 НОВИНКА AKL PG 44 с покрытием Артикул dмин AKL Резьба P Шаг S1 F L1 D AMS-GV-MF025-150.40RN 3,7 16 M4,5 0,25 0,4 1,9 18 4  AMS-GV-MF035-150.40RN 3,7 16 M4,5 0,35 0,4 1,9 18 4  AMS-GV-MF050-150.40R 4,0 15 MF 0,50 0,4 1,9 17 4  AMS-GV-MF060-150.40R 4,0 15 MF 0,60 0,4 1,9 17 4  AMS-GV-MF070-150.40R 4,1 15 MF 0,70 0,5 1,9 17 4  AMS-GV-MF075-150.40R 4,2 15 MF 0,75 0,5 1,9 17 4  AMS-GV-M100-200.60R 4,8 20 M6 1,00 0,7 2,9 22 6  AMS-GV-M100-150.40R 5,0 15 M6 1,00 0,7 1,9 17 4  AMS-GV-MF025-150.60RN 5,1 16 M4 0,25 0,4 2,5 18 6  AMS-GV-MF080-150.60RN 5,3 16 M6 0,80 0,5 2,6 18 6  AMS-GV-MF050-150.60R 5,4 15 MF 0,50 0,4 2,5 17 6  AMS-GV-MF075-150.60R 5,6 15 MF 0,75 0,5 2,6 17 6  AMS-GV-M100-150.60R 5,7 15 M10 1,00 0,7 2,6 17 6  AMS-GV-M125-200.60RAMS-GV-M150-200.60R 6,0 20 M8 1,25 0,8 2,9 22 66,020M121,501,02,9226  7 M = ISO-Метрическая резьба MF = ISO-Метрическая резьба - мелкий шаг       Основное применение  Допустимое применение Все размеры в мм. Инструменты ARNO® | Отрезка и обработка канавок 333
