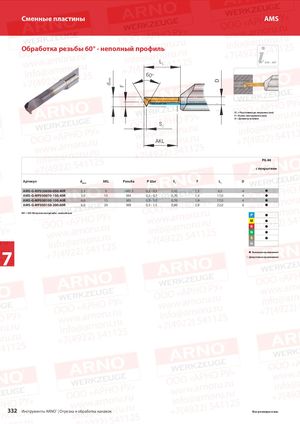

Каталог ARNO обработка канавок и отрезка 2018 - страница 332

dmin F D Сменные пластины AMS Обработка резьбы 60° - неполный профиль L1 345 – 347 60° S1 = Расстояние до вершины (мм) F = Вылет инструмента (мм) D = Диаметр вставки S1 AKL PG 44 с покрытием Артикул dмин AKL Резьба P Шаг S1 F L1 D AMS-G-MF020050-050.40R 2,3 5 >M2,5 0,2 - 0,5 0,45 1,1 6,5 4  AMS-G-MF050070-150.40R 3,0 15 M4 0,5 - 0,7 0,70 1,4 17,0 4  AMS-G-MF050100-150.40R 4,0 15 M5 0,5 - 1,0 0,70 1,9 17,0 4  AMS-G-MF050150-200.60R 6,0 20 M8 0,5 - 1,5 0,80 2,9 22,0 6  MF = ISO-Метрическая резьба - мелкий шаг      7  Основное применение Допустимое применение 332 Инструменты ARNO® | Отрезка и обработка канавок Все размеры в мм.
