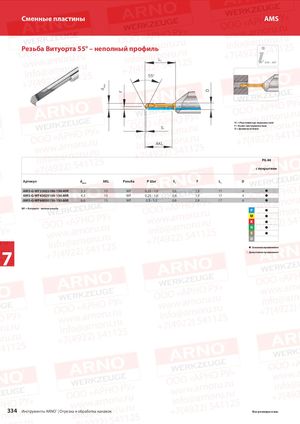

Каталог ARNO обработка канавок и отрезка 2018 - страница 334

min. d F D Сменные пластины AMS Резьба Витуорта 55° – неполный профиль L1 345 – 347 55° S1 = Расстояние до вершины (мм) S1 F = Вылет инструмента (мм)D = Диаметр вставки AKL PG 44 с покрытием Артикул dмин AKL Резьба P Шаг S1 F L1 D AMS-G-WF33025100-150.40R 3,3 15 WF 0,25 - 1,0 0,6 1,5 17 4  AMS-G-WF43025100-150.40R 4,3 15 WF 0,25 - 1,0 0,6 1,9 17 4  AMS-G-WF60050150-150.60R 6,0 15 WF 0,5 - 1,5 0,8 2,9 17 6  WF = Витуорта – мелкая резьба       Основное применение 7  Допустимое применение 334 Инструменты ARNO® | Отрезка и обработка канавок Все размеры в мм.
