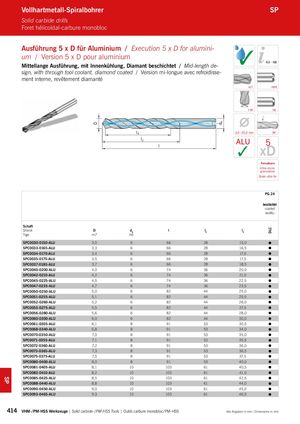

Каталог ARNO монолитный осевой инструмент - страница 414

D dA DLC l Vollhartmetall-Spiralbohrer SP Solid carbide drills Foret hélicoïdal-carbure monobloc Ausführung 5 x D für Aluminium / Execution 5 x D for alumini- um / Version 5 x D pour aluminiumMittellange Ausführung, mit Innenkühlung, Diamant beschichtet/Mid-length de- ✓ 450 – 488 sign, with through tool coolant, diamond coated / Version mi-longue avec refroidisse- ment interne, revêtement diamanté m7 HAK 118° h6 l4 3,0 -20,0 mm 30° l2 ALU 5 ✓ xD Feinstkorn Ultra micro granulation Grain ultra fin PG 24 beschichtet coated revêtu Schaft Shank D dA l l2 l4 Tige m7 h6 SPC0030-0150-ALU 3,0 6 66 28 15,0  SPC0033-0165-ALU 3,3 6 66 28 16,5  SPC0034-0170-ALU 3,4 6 66 28 17,0  SPC0035-0175-ALU 3,5 6 66 28 17,5  SPC0037-0185-ALU 3,7 6 66 28 18,5  SPC0040-0200-ALU 4,0 6 74 36 20,0  SPC0042-0210-ALU 4,2 6 74 36 21,0  SPC0045-0225-ALU 4,5 6 74 36 22,5  SPC0047-0235-ALU 4,7 6 74 36 23,5  SPC0050-0250-ALU 5,0 6 82 44 25,0  SPC0051-0255-ALU 5,1 6 82 44 25,5  SPC0052-0260-ALU 5,2 6 82 44 26,0  SPC0055-0275-ALU 5,5 6 82 44 27,5  SPC0056-0280-ALU 5,6 6 82 44 28,0  SPC0060-0300-ALU 6,0 6 82 44 30,0  SPC0061-0305-ALU 6,1 8 91 53 30,5  SPC0068-0340-ALU 6,8 8 91 53 34,0  SPC0070-0350-ALU 7,0 8 91 53 35,0  SPC0071-0355-ALU 7,1 8 91 53 35,5  SPC0072-0360-ALU 7,2 8 91 53 36,0  SPC0073-0365-ALU 7,3 8 91 53 36,5  SPC0075-0375-ALU 7,5 8 91 53 37,5  SPC0080-0400-ALU 8,0 8 91 53 40,0  SPC0081-0405-ALU 8,1 10 103 61 40,5  SPC0082-0410-ALU 8,2 10 103 61 41,0  SPC0085-0425-ALU 8,5 10 103 61 42,5  SPC0088-0440-ALU 8,8 10 103 61 44,0  SPC0090-0450-ALU 9,0 10 103 61 45,0  SPC0093-0465-ALU 9,3 10 103 61 46,5  414 VHM- / PM-HSS Werkzeuge | Solid carbide- / PM-HSS Tools | Outils carbure monobloc / PM-HSS Alle Angaben in mm / Dimensions in mm SP
