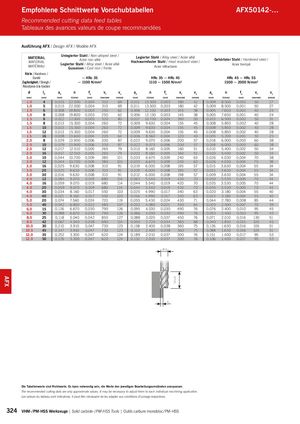

Empfohlene Schnittwerte Vorschubtabellen AFX50142-… Recommended cutting data feed tables Tableaux des avances valeurs de coupe recommandées Ausführung AFX / Design AFX / Modèle AFX MATERIALMATERIALMATÉRIAU Unlegierter Stahl / Non-alloyed steel /Acier non alliéLegierter Stahl / Alloy steel / Acier alliéGusseisen / Cast iron / FonteLegierter Stahl / Alloy steel / Acier alliéHochwarmfester Stahl / Heat resistant steel /Acier réfractaireGehärteter Stahl / Hardened steel /Acier trempé Härte / Hardness / Dureté ~ HRc 35 HRc 35 ~ HRc 45 HRc 45 ~ HRc 55 Zugfestigkeit / Strengh / ~ 1100 N/mm² 1110 ~ 1500 N/mm² 1500 ~ 2000 N/mm² Résistance à la traction d l2 ae n fz vf vc ae n fz vf vc ae n fz vf vc (mm) (mm) (mm) (U/min) (mm) (mm/min) (m/min) (mm) (U/min) (mm) (mm/min) (m/min) (mm) (U/min) (mm) (mm/min) (m/min) 1,0 4 0,015 22.000 0,004 310 69 0,011 13.500 0,003 180 42 0,009 8.500 0,001 50 27 1,0 5 0,015 22.000 0,004 310 69 0,011 13.500 0,003 180 42 0,009 8.500 0,001 50 27 1,0 6 0,008 19.800 0,003 250 62 0,006 12.150 0,003 145 38 0,005 7.650 0,001 40 24 1,0 8 0,008 19.800 0,003 250 62 0,006 12.150 0,003 145 38 0,005 7.650 0,001 40 24 1,5 6 0,022 17.000 0,005 320 80 0,017 10.700 0,004 190 50 0,013 6.500 0,002 50 31 1,5 8 0,013 15.300 0,004 260 72 0,009 9.630 0,004 155 45 0,008 5.850 0,002 40 28 1,5 10 0,013 15.300 0,004 260 72 0,009 9.630 0,004 155 45 0,008 5.850 0,002 40 28 1,5 12 0,013 15.300 0,004 260 72 0,009 9.630 0,004 155 45 0,008 5.850 0,002 40 28 1,5 16 0,008 13.600 0,004 205 64 0,006 8.560 0,004 120 40 0,005 5.200 0,001 30 25 2,0 8 0,029 13.900 0,006 330 87 0,022 9.070 0,006 200 57 0,018 6.000 0,003 60 38 2,0 10 0,029 13.900 0,006 330 87 0,022 9.070 0,006 200 57 0,018 6.000 0,003 60 38 2,0 12 0,017 12.510 0,005 265 79 0,013 8.160 0,005 160 51 0,010 5.400 0,002 50 34 2,0 16 0,017 12.510 0,005 265 79 0,013 8.160 0,005 160 51 0,010 5.400 0,002 50 34 3,0 10 0,044 10.700 0,009 380 101 0,033 6.670 0,009 240 63 0,026 4.030 0,004 70 38 3,0 12 0,044 10.700 0,009 380 101 0,033 6.670 0,009 240 63 0,026 4.030 0,004 70 38 3,0 16 0,025 9.630 0,008 310 91 0,019 6.000 0,008 195 57 0,015 3.630 0,004 55 34 3,0 20 0,025 9.630 0,008 310 91 0,019 6.000 0,008 195 57 0,015 3.630 0,004 55 34 3,0 30 0,016 9.630 0,008 310 91 0,012 6.000 0,008 198 57 0,009 3.630 0,004 55 34 4,0 12 0,084 9.070 0,019 680 114 0,063 5.540 0,019 420 70 0,050 3.530 0,005 70 44 4,0 16 0,059 9.070 0,019 680 114 0,044 5.540 0,019 420 70 0,035 3.530 0,005 70 44 4,0 20 0,059 9.070 0,019 680 114 0,044 5.540 0,019 420 70 0,035 3.530 0,005 70 44 4,0 30 0,034 8.160 0,017 550 103 0,025 4.990 0,017 340 63 0,020 3.180 0,004 55 40 4,0 40 0,021 8.160 0,017 550 103 0,016 4.990 0,017 340 63 0,013 3.180 0,004 55 40 5,0 20 0,074 7.560 0,024 720 119 0,055 5.430 0,024 430 71 0,044 2.780 0,008 85 44 5,0 40 0,042 6.800 0,022 585 107 0,032 4.080 0,021 350 64 0,025 2.500 0,007 70 39 6,0 15 0,126 6.670 0,030 790 126 0,095 4.030 0,030 490 76 0,076 2.400 0,010 95 45 6,0 30 0,088 6.670 0,030 790 126 0,066 4.030 0,030 490 76 0,053 2.400 0,010 95 45 8,0 25 0,118 5.040 0,042 850 127 0,088 3.020 0,037 450 76 0,071 2.010 0,016 130 51 8,0 42 0,067 4.540 0,038 690 114 0,050 2.720 0,034 365 68 0,040 1.810 0,015 105 45 10,0 30 0,210 3.910 0,047 730 123 0,158 2.400 0,038 360 75 0,126 1.630 0,016 105 51 10,0 45 0,147 3.910 0,047 730 123 0,110 2.400 0,038 360 75 0,088 1.630 0,016 105 51 12,0 35 0,252 3.300 0,047 620 124 0,189 2.010 0,037 300 76 0,151 1.400 0,017 95 53 12,0 50 0,176 3.300 0,047 620 124 0,132 2.010 0,037 300 76 0,106 1.400 0,017 95 53 Ød ae Die Tabellenwerte sind Richtwerte. Es kann notwendig sein, die Werte den jeweiligen Bearbeitungsumständen anzupassen. The recommended cutting data are only approximate values. It may be necessary to adjust them to each individual machining application. Les valeurs du tableau sont indicatives. Il peut être nécessaire de les adapter aux conditions d’usinage respectives. 324 VHM- / PM-HSS Werkzeuge | Solid carbide- / PM-HSS Tools | Outils carbure monobloc / PM-HSS 1,0 x d AFX
