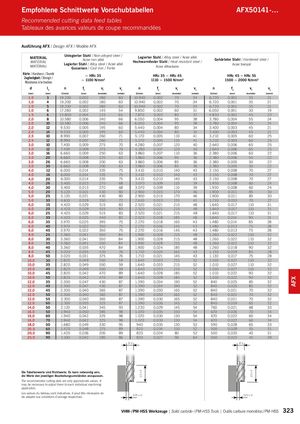

Каталог ARNO монолитный осевой инструмент - страница 323

Empfohlene Schnittwerte Vorschubtabellen AFX50141-… Recommended cutting data feed tables Tableaux des avances valeurs de coupe recommandées Ausführung AFX / Design AFX / Modèle AFX MATERIALMATERIALMATÉRIAU Unlegierter Stahl / Non-alloyed steel /Acier non alliéLegierter Stahl / Alloy steel / Acier alliéGusseisen / Cast iron / FonteLegierter Stahl / Alloy steel / Acier alliéHochwarmfester Stahl / Heat resistant steel /Acier réfractaireGehärteter Stahl / Hardened steel /Acier trempé Härte / Hardness / DuretéZugfestigkeit / Strengh /Résistance à la traction~ HRc 35~ 1100 N/mm² HRc 35 ~ HRc 45 HRc 45 ~ HRc 551110 ~ 1500 N/mm²1500 ~ 2000 N/mm² d l1 n fz vf vc n fz vf vc n fz vf vc (mm) (mm) (U/min) (mm) (mm/min) (m/min) (U/min) (mm) (mm/min) (m/min) (U/min) (mm) (mm/min) (m/min) 1,0 3 19.200 0,002 180 60 10.940 0,002 70 34 6.720 0,001 35 21 1,0 4 19.200 0,002 180 60 10.940 0,002 70 34 6.720 0,001 35 21 1,0 5 19.200 0,002 180 60 10.940 0,002 70 34 6.720 0,001 35 21 1,0 6 17.280 0,002 145 54 9.850 0,002 60 31 6.050 0,001 30 19 1,5 6 13.800 0,004 215 65 7.870 0,003 85 37 4.830 0,002 45 23 2,0 8 10.580 0,006 240 66 6.050 0,004 95 38 3.780 0,004 55 24 2,0 10 10.580 0,006 240 66 6.050 0,004 95 38 3.780 0,004 55 24 2,0 12 9.530 0,005 195 60 5.440 0,004 80 34 3.400 0,003 45 21 2,0 14 9.530 0,005 195 60 5.440 0,004 80 34 3.400 0,003 45 21 2,5 10 8.990 0,007 260 71 5.170 0,005 110 41 3.210 0,005 60 25 2,5 12 8.990 0,007 260 71 5.170 0,005 110 41 3.210 0,005 60 25 3,0 10 7.400 0,009 275 70 4.280 0,007 120 40 2.640 0,006 65 25 3,0 12 7.400 0,009 275 70 4.280 0,007 120 40 2.640 0,006 65 25 3,0 16 6.660 0,009 250 63 3.860 0,007 110 36 2.380 0,006 60 22 3,0 20 6.660 0,008 225 63 3.860 0,006 95 36 2.380 0,006 55 22 3,0 26 6.660 0,008 200 63 3.860 0,006 85 36 2.380 0,005 50 22 3,0 30 6.660 0,008 200 63 3.860 0,006 85 36 2.380 0,005 50 22 4,0 12 6.000 0,014 335 75 3.410 0,010 140 43 2.150 0,008 70 27 4,0 16 6.000 0,014 335 75 3.410 0,010 140 43 2.150 0,008 70 27 4,0 20 6.000 0,014 335 75 3.410 0,010 140 43 2.150 0,008 70 27 4,0 26 5.400 0,013 270 68 3.070 0,009 110 39 1.930 0,008 60 24 4,0 30 5.400 0,013 270 68 3.070 0,009 110 39 1.930 0,008 60 24 5,0 20 5.120 0,021 430 80 2.900 0,015 170 46 1.900 0,011 85 30 5,0 25 5.120 0,021 430 80 2.900 0,015 170 46 1.900 0,011 85 30 5,0 30 4.610 0,019 350 72 2.610 0,013 135 41 1.710 0,010 70 27 6,0 15 4.420 0,029 515 83 2.520 0,021 215 48 1.640 0,017 110 31 6,0 20 4.420 0,029 515 83 2.520 0,021 215 48 1.640 0,017 110 31 6,0 25 4.420 0,029 515 83 2.520 0,021 215 48 1.640 0,017 110 31 6,0 30 4.420 0,025 440 83 2.520 0,018 185 48 1.640 0,014 90 31 6,0 35 3.970 0,025 395 75 2.270 0,018 165 43 1.480 0,014 85 28 6,0 40 3.970 0,022 350 75 2.270 0,016 145 43 1.480 0,013 75 28 6,0 45 3.970 0,022 350 75 2.270 0,016 145 43 1.480 0,013 75 28 8,0 25 3.360 0,041 550 84 1.900 0,028 215 48 1.260 0,022 110 32 8,0 30 3.360 0,041 550 84 1.900 0,028 215 48 1.260 0,022 110 32 8,0 35 3.360 0,041 550 84 1.900 0,028 215 48 1.260 0,022 110 32 8,0 40 3.360 0,035 470 84 1.900 0,024 185 48 1.260 0,018 90 32 8,0 45 3.020 0,035 420 76 1.710 0,024 165 43 1.130 0,019 85 28 8,0 50 3.020 0,031 375 76 1.710 0,021 145 43 1.130 0,017 75 28 10,0 30 2.820 0,049 550 59 1.640 0,033 215 52 1.010 0,027 110 32 10,0 35 2.820 0,049 550 59 1.640 0,033 215 52 1.010 0,027 110 32 10,0 40 2.820 0,049 550 59 1.640 0,033 215 52 1.010 0,027 110 32 10,0 45 2.820 0,042 470 89 1.640 0,028 185 52 1.010 0,022 90 32 10,0 50 2.820 0,042 470 89 1.640 0,028 185 52 1.010 0,022 90 32 12,0 35 2.300 0,047 430 87 1.390 0,034 190 52 840 0,025 85 32 12,0 40 2.300 0,047 430 87 1.390 0,034 190 52 840 0,025 85 32 12,0 45 2.300 0,040 365 87 1.390 0,030 165 52 840 0,021 70 32 12,0 50 2.300 0,040 365 87 1.390 0,030 165 52 840 0,021 70 32 12,0 55 2.300 0,040 365 87 1.390 0,030 165 52 840 0,021 70 32 12,0 60 2.300 0,035 325 87 1.390 0,026 145 52 840 0,019 65 32 14,0 50 2.120 0,041 345 93 1.230 0,029 145 54 760 0,021 68 33 16,0 50 1.940 0,050 385 98 1.070 0,035 150 54 670 0,026 70 34 16,0 60 1.940 0,042 325 98 1.070 0,030 130 54 670 0,022 60 34 16,0 70 1.940 0,042 325 98 1.070 0,030 130 54 670 0,022 60 34 18,0 50 1.680 0,049 330 95 940 0,035 130 53 590 0,028 65 33 20,0 60 1.420 0,048 275 89 820 0,034 110 52 500 0,028 55 31 20,0 90 1.420 0,036 205 89 820 0,024 80 52 500 0,020 40 31 25,0 90 1.100 0,042 185 86 820 0,027 90 64 500 0,023 45 39 Ød Ød Die Tabellenwerte sind Richtwerte. Es kann notwendig sein, die Werte den jeweiligen Bearbeitungsumständen anzupassen. The recommended cutting data are only approximate values. It may be necessary to adjust them to each individual machining application. Les valeurs du tableau sont indicatives. Il peut être nécessaire de les adapter aux conditions d’usinage respectives. 0,05 x d 0,02 x d VHM- / PM-HSS Werkzeuge | Solid carbide- / PM-HSS Tools | Outils carbure monobloc / PM-HSS 323 2,5 x d 2,0 x d AFX
