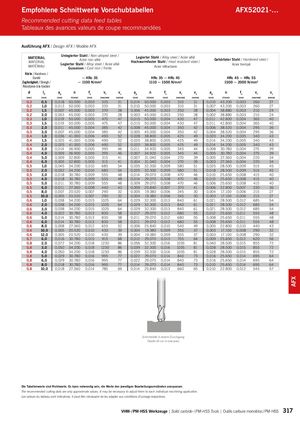

Empfohlene Schnittwerte Vorschubtabellen AFX52021-… Recommended cutting data feed tables Tableaux des avances valeurs de coupe recommandées Ausführung AFX / Design AFX / Modèle AFX MATERIALMATERIALMATÉRIAU Unlegierter Stahl / Non-alloyed steel /Acier non alliéLegierter Stahl / Alloy steel / Acier alliéGusseisen / Cast iron / FonteLegierter Stahl / Alloy steel / Acier alliéHochwarmfester Stahl / Heat resistant steel /Acier réfractaireGehärteter Stahl / Hardened steel /Acier trempé Härte / Hardness / Dureté ~ HRc 35 HRc 35 ~ HRc 45 HRc 45 ~ HRc 55 Zugfestigkeit / Strengh / ~ 1100 N/mm² 1110 ~ 1500 N/mm² 1500 ~ 2000 N/mm² Résistance à la traction d l2 ap n fz vf vc ap n fz vf vc ap n fz vf vc (mm) (mm) (mm) (U/min) (mm) (mm/min) (m/min) (mm) (U/min) (mm) (mm/min) (m/min) (mm) (U/min) (mm) (mm/min) (m/min) 0,2 0,5 0,018 50.000 0,003 335 31 0,014 50.000 0,003 310 31 0,010 43.200 0,003 260 27 0,2 1,0 0,013 50.000 0,003 335 31 0,010 50.000 0,003 310 31 0,007 43.200 0,003 260 27 0,2 1,5 0,007 45.000 0,003 270 28 0,006 45.000 0,003 250 28 0,004 38.880 0,003 210 24 0,2 3,0 0,003 45.000 0,003 270 28 0,003 45.000 0,003 250 28 0,002 38.880 0,003 210 24 0,3 1,0 0,019 50.000 0,005 475 47 0,015 50.000 0,004 430 47 0,011 42.800 0,004 365 40 0,3 1,5 0,019 50.000 0,005 475 47 0,015 50.000 0,004 430 47 0,011 42.800 0,004 365 40 0,3 2,0 0,011 45.000 0,004 385 42 0,008 45.000 0,004 350 42 0,006 38.520 0,004 295 36 0,3 3,0 0,007 45.000 0,004 385 42 0,005 45.000 0,004 350 42 0,004 38.520 0,004 295 36 0,4 1,0 0,036 41.000 0,006 490 52 0,028 38.800 0,005 425 49 0,020 34.200 0,005 340 43 0,4 1,5 0,025 41.000 0,006 490 52 0,020 38.800 0,005 425 49 0,014 34.200 0,005 340 43 0,4 2,0 0,025 41.000 0,006 490 52 0,020 38.800 0,005 425 49 0,014 34.200 0,005 340 43 0,4 3,0 0,014 36.900 0,005 395 46 0,011 34.920 0,005 345 44 0,008 30.780 0,004 275 39 0,4 4,0 0,009 36.900 0,005 395 46 0,007 34.920 0,005 345 44 0,005 30.780 0,004 275 39 0,4 5,0 0,009 32.800 0,005 315 41 0,007 31.040 0,004 270 39 0,005 27.360 0,004 220 34 0,4 6,0 0,005 32.800 0,005 315 41 0,004 31.040 0,004 270 39 0,003 27.360 0,004 220 34 0,5 1,0 0,045 34.200 0,010 685 54 0,035 32.300 0,009 580 51 0,025 28.500 0,009 515 45 0,5 2,0 0,032 34.200 0,010 685 54 0,025 32.300 0,009 580 51 0,018 28.500 0,009 515 45 0,5 3,0 0,018 30.780 0,009 555 48 0,014 29.070 0,008 470 46 0,010 25.650 0,008 415 40 0,5 4,0 0,018 30.780 0,009 555 48 0,014 29.070 0,008 470 46 0,010 25.650 0,008 415 40 0,5 5,0 0,011 30.780 0,009 555 48 0,009 29.070 0,008 470 46 0,006 25.650 0,008 415 40 0,5 6,0 0,011 27.360 0,008 440 43 0,009 25.840 0,007 370 41 0,006 22.800 0,007 330 36 0,5 8,0 0,007 20.520 0,007 290 32 0,005 19.380 0,006 245 30 0,004 17.100 0,006 215 27 0,5 10,0 0,005 20.520 0,007 290 32 0,004 19.380 0,006 245 30 0,003 17.100 0,006 215 27 0,6 1,0 0,038 34.200 0,015 1025 64 0,029 32.300 0,013 840 61 0,021 28.500 0,012 685 54 0,6 2,0 0,038 34.200 0,015 1025 64 0,029 32.300 0,013 840 61 0,021 28.500 0,012 685 54 0,6 3,0 0,038 34.200 0,015 1025 64 0,029 32.300 0,013 840 61 0,021 28.500 0,012 685 54 0,6 4,0 0,022 30.780 0,013 830 58 0,017 29.070 0,012 680 55 0,012 25.650 0,011 555 48 0,6 5,0 0,014 30.780 0,013 830 58 0,011 29.070 0,012 680 55 0,008 25.650 0,011 555 48 0,6 6,0 0,014 30.780 0,013 830 58 0,011 29.070 0,012 680 55 0,008 25.650 0,011 555 48 0,6 8,0 0,008 27.360 0,012 655 52 0,006 25.840 0,010 540 49 0,005 22.800 0,010 440 43 0,6 10,0 0,005 20.520 0,010 430 39 0,004 19.380 0,009 355 37 0,003 17.100 0,008 290 32 0,6 12,0 0,005 20.520 0,010 430 39 0,004 19.380 0,009 355 37 0,003 17.100 0,008 290 32 0,7 6,0 0,016 30.780 0,015 915 68 0,012 29.070 0,013 755 64 0,009 25.650 0,012 620 56 0,8 2,0 0,072 34.200 0,018 1230 86 0,056 32.300 0,016 1035 81 0,040 28.500 0,015 855 72 0,8 3,0 0,050 34.200 0,018 1230 86 0,039 32.300 0,016 1035 81 0,028 28.500 0,015 855 72 0,8 4,0 0,050 34.200 0,018 1230 86 0,039 32.300 0,016 1035 81 0,028 28.500 0,015 855 72 0,8 5,0 0,029 30.780 0,016 995 77 0,022 29.070 0,014 840 73 0,016 25.650 0,014 695 64 0,8 6,0 0,029 30.780 0,016 995 77 0,022 29.070 0,014 840 73 0,016 25.650 0,014 695 64 0,8 8,0 0,018 30.780 0,016 995 77 0,014 29.070 0,014 840 73 0,010 25.650 0,014 695 64 0,8 10,0 0,018 27.360 0,014 785 69 0,014 25.840 0,013 660 65 0,010 22.800 0,012 545 57 Schnitttiefe in einem Durchgang Depth of cut in one pass Die Tabellenwerte sind Richtwerte. Es kann notwendig sein, die Werte den jeweiligen Bearbeitungsumständen anzupassen. The recommended cutting data are only approximate values. It may be necessary to adjust them to each individual machining application. Les valeurs du tableau sont indicatives. Il peut être nécessaire de les adapter aux conditions d’usinage respectives. VHM- / PM-HSS Werkzeuge | Solid carbide- / PM-HSS Tools | Outils carbure monobloc / PM-HSS 317 AFX
