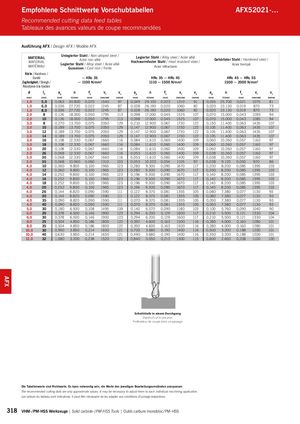

Каталог ARNO монолитный осевой инструмент - страница 318

Empfohlene Schnittwerte Vorschubtabellen AFX52021-… Recommended cutting data feed tables Tableaux des avances valeurs de coupe recommandées Ausführung AFX / Design AFX / Modèle AFX MATERIALMATERIALMATÉRIAU Unlegierter Stahl / Non-alloyed steel /Acier non alliéLegierter Stahl / Alloy steel / Acier alliéGusseisen / Cast iron / FonteLegierter Stahl / Alloy steel / Acier alliéHochwarmfester Stahl / Heat resistant steel /Acier réfractaireGehärteter Stahl / Hardened steel /Acier trempé Härte / Hardness / Dureté ~ HRc 35 HRc 35 ~ HRc 45 HRc 45 ~ HRc 55 Zugfestigkeit / Strengh / ~ 1100 N/mm² 1110 ~ 1500 N/mm² 1500 ~ 2000 N/mm² Résistance à la traction d l2 ap n fz vf vc ap n fz vf vc ap n fz vf vc (mm) (mm) (mm) (U/min) (mm) (mm/min) (m/min) (mm) (U/min) (mm) (mm/min) (m/min) (mm) (U/min) (mm) (mm/min) (m/min) 1,0 5,0 0,063 30.800 0,025 1540 97 0,049 29.100 0,023 1310 91 0,035 25.700 0,021 1075 81 1,0 6,0 0,036 27.720 0,022 1245 87 0,028 26.190 0,020 1060 82 0,020 23.130 0,019 870 73 1,0 8,0 0,036 27.720 0,022 1245 87 0,028 26.190 0,020 1060 82 0,020 23.130 0,019 870 73 2,0 8 0,126 18.000 0,050 1795 113 0,098 17.000 0,045 1525 107 0,070 15.000 0,043 1285 94 2,0 10 0,126 18.000 0,050 1795 113 0,098 17.000 0,045 1525 107 0,070 15.000 0,043 1285 94 3,0 8 0,270 13.700 0,075 2050 129 0,210 12.900 0,067 1730 122 0,150 11.400 0,063 1435 107 3,0 10 0,189 13.700 0,075 2050 129 0,147 12.900 0,067 1730 122 0,105 11.400 0,063 1435 107 3,0 12 0,189 13.700 0,075 2050 129 0,147 12.900 0,067 1730 122 0,105 11.400 0,063 1435 107 3,0 14 0,189 13.700 0,075 2050 129 0,147 12.900 0,067 1730 122 0,105 11.400 0,063 1435 107 3,0 16 0,108 12.330 0,067 1660 116 0,084 11.610 0,060 1400 109 0,060 10.260 0,057 1160 97 3,0 18 0,108 12.330 0,067 1660 116 0,084 11.610 0,060 1400 109 0,060 10.260 0,057 1160 97 3,0 20 0,108 12.330 0,067 1660 116 0,084 11.610 0,060 1400 109 0,060 10.260 0,057 1160 97 3,0 26 0,068 12.330 0,067 1660 116 0,053 11.610 0,060 1400 109 0,038 10.260 0,057 1160 97 3,0 30 0,068 12.330 0,067 1660 116 0,053 11.610 0,060 1400 109 0,038 10.260 0,057 1160 97 3,0 35 0,068 10.960 0,060 1310 103 0,053 10.320 0,054 1105 97 0,038 9.120 0,050 920 86 4,0 10 0,360 9.800 0,100 1965 123 0,280 9.300 0,090 1670 117 0,200 8.200 0,085 1395 103 4,0 12 0,360 9.800 0,100 1965 123 0,280 9.300 0,090 1670 117 0,200 8.200 0,085 1395 103 4,0 14 0,252 9.800 0,100 1965 123 0,196 9.300 0,090 1670 117 0,140 8.200 0,085 1395 103 4,0 16 0,252 9.800 0,100 1965 123 0,196 9.300 0,090 1670 117 0,140 8.200 0,085 1395 103 4,0 18 0,252 9.800 0,100 1965 123 0,196 9.300 0,090 1670 117 0,140 8.200 0,085 1395 103 4,0 20 0,252 9.800 0,100 1965 123 0,196 9.300 0,090 1670 117 0,140 8.200 0,085 1395 103 4,0 26 0,144 8.820 0,090 1590 111 0,122 8.370 0,081 1355 105 0,080 7.380 0,077 1130 93 4,0 30 0,144 8.820 0,090 1590 111 0,122 8.370 0,081 1355 105 0,080 7.380 0,077 1130 93 4,0 35 0,090 8.820 0,090 1590 111 0,070 8.370 0,081 1355 105 0,050 7.380 0,077 1130 93 4,0 40 0,090 8.820 0,090 1590 111 0,070 8.370 0,081 1355 105 0,050 7.380 0,077 1130 93 5,0 30 0,180 6.930 0,108 1495 109 0,140 6.570 0,090 1180 103 0,100 5.760 0,090 1040 90 6,0 20 0,378 6.500 0,146 1900 123 0,294 6.200 0,129 1600 117 0,210 5.500 0,121 1330 104 6,0 30 0,378 6.500 0,146 1900 123 0,294 6.200 0,129 1600 117 0,210 5.500 0,121 1330 104 8,0 25 0,504 4.850 0,186 1800 122 0,392 4.600 0,163 1500 116 0,280 4.000 0,160 1280 101 8,0 35 0,504 4.850 0,186 1800 122 0,392 4.600 0,163 1500 116 0,280 4.000 0,160 1280 101 10,0 30 0,900 3.850 0,214 1650 121 0,700 3.680 0,190 1400 116 0,500 3.200 0,188 1200 101 10,0 40 0,630 3.850 0,214 1650 121 0,490 3.680 0,190 1400 116 0,350 3.200 0,188 1200 101 12,0 32 1,080 3.200 0,238 1520 121 0,840 3.050 0,213 1300 115 0,600 2.650 0,208 1100 100 Schnitttiefe in einem Durchgang Depth of cut in one pass Profondeur de coupe dans un passage Die Tabellenwerte sind Richtwerte. Es kann notwendig sein, die Werte den jeweiligen Bearbeitungsumständen anzupassen. The recommended cutting data are only approximate values. It may be necessary to adjust them to each individual machining application. Les valeurs du tableau sont indicatives. Il peut être nécessaire de les adapter aux conditions d’usinage respectives. 318 VHM- / PM-HSS Werkzeuge | Solid carbide- / PM-HSS Tools | Outils carbure monobloc / PM-HSS AFX
