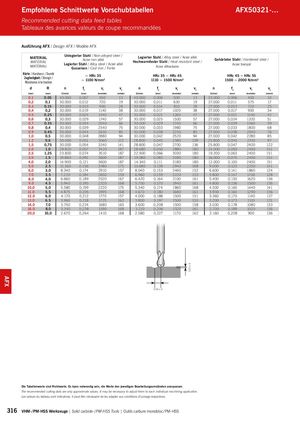

Empfohlene Schnittwerte Vorschubtabellen AFX50321-… Recommended cutting data feed tables Tableaux des avances valeurs de coupe recommandées Ausführung AFX / Design AFX / Modèle AFX MATERIALMATERIALMATÉRIAU Unlegierter Stahl / Non-alloyed steel /Acier non alliéLegierter Stahl / Alloy steel / Acier alliéGusseisen / Cast iron / FonteLegierter Stahl / Alloy steel / Acier alliéHochwarmfester Stahl / Heat resistant steel /Acier réfractaireGehärteter Stahl / Hardened steel /Acier trempé Härte / Hardness / DuretéZugfestigkeit / Strengh /Résistance à la traction~ HRc 35~ 1100 N/mm² HRc 35 ~ HRc 45 HRc 45 ~ HRc 551110 ~ 1500 N/mm²1500 ~ 2000 N/mm² d R n fz vf vc n fz vf vc n fz vf vc (mm) (mm) (U/min) (mm) (mm/min) (m/min) (U/min) (mm) (mm/min) (m/min) (U/min) (mm) (mm/min) (m/min) 0,1 0,05 40.000 0,007 550 13 40.000 0,006 500 13 33.000 0,006 400 10 0,2 0,1 30.000 0,012 720 19 30.000 0,011 630 19 27.000 0,011 575 17 0,3 0,15 30.000 0,015 900 28 30.000 0,014 810 28 27.000 0,013 720 25 0,4 0,2 30.000 0,019 1140 38 30.000 0,017 1020 38 27.000 0,017 900 34 0,5 0,25 30.000 0,024 1440 47 30.000 0,021 1260 47 27.000 0,021 1140 42 0,6 0,3 30.000 0,029 1740 57 30.000 0,025 1500 57 27.000 0,024 1320 51 0,7 0,35 30.000 0,034 2040 66 30.000 0,029 1740 66 27.000 0,029 1560 59 0,8 0,4 30.000 0,039 2340 75 30.000 0,033 1980 75 27.000 0,033 1800 68 0,9 0,45 30.000 0,044 2610 85 30.000 0,038 2250 85 27.000 0,038 2040 76 1,0 0,5 30.000 0,048 2880 94 30.000 0,042 2520 94 27.000 0,042 2280 85 1,2 0,6 30.000 0,051 3060 113 28.800 0,045 2580 109 25.800 0,045 2310 97 1,5 0,75 30.000 0,054 3240 141 28.800 0,047 2700 136 25.800 0,047 2400 122 2,0 1,0 29.820 0,057 3420 187 28.680 0,050 2880 180 24.000 0,050 2400 151 2,5 1,25 23.800 0,074 3510 187 22.900 0,066 3030 180 19.200 0,063 2400 151 3,0 1,5 19.860 0,091 3600 187 19.080 0,083 3180 180 16.000 0,075 2400 151 4,0 2,0 14.900 0,121 3600 187 14.340 0,111 3180 180 12.000 0,100 2400 151 5,0 2,5 11.160 0,156 3480 175 10.680 0,138 2940 168 9.000 0,125 2250 141 6,0 3,0 8.340 0,174 2910 157 8.040 0,153 2460 152 6.600 0,141 1860 124 7,0 3,5 7.220 0,184 2650 159 6.960 0,159 2220 153 5.800 0,147 1700 128 8,0 4,0 6.660 0,189 2520 167 6.420 0,164 2100 161 5.400 0,150 1620 136 9,0 4,5 5.940 0,195 2320 168 5.700 0,170 1940 161 4.800 0,156 1500 136 10,0 5,0 5.580 0,199 2220 175 5.340 0,174 1860 168 4.500 0,160 1440 141 11,0 5,5 4.875 0,205 1995 168 4.670 0,180 1680 161 3.930 0,164 1290 136 12,0 6,0 4.170 0,212 1770 157 4.000 0,188 1500 151 3.360 0,170 1140 127 13,0 6,5 3.960 0,218 1725 162 3.800 0,197 1500 155 3.200 0,173 1110 131 14,0 7,0 3.750 0,224 1680 165 3.600 0,208 1500 158 3.030 0,178 1080 133 16,0 8,0 3.340 0,238 1590 168 3.210 0,206 1320 161 2.700 0,189 1020 136 20,0 10,0 2.670 0,264 1410 168 2.580 0,227 1170 162 2.160 0,208 900 136 0,08 x d Die Tabellenwerte sind Richtwerte. Es kann notwendig sein, die Werte den jeweiligen Bearbeitungsumständen anzupassen. The recommended cutting data are only approximate values. It may be necessary to adjust them to each individual machining application. Les valeurs du tableau sont indicatives. Il peut être nécessaire de les adapter aux conditions d’usinage respectives. 316 VHM- / PM-HSS Werkzeuge | Solid carbide- / PM-HSS Tools | Outils carbure monobloc / PM-HSS 0,05 x d AFX
