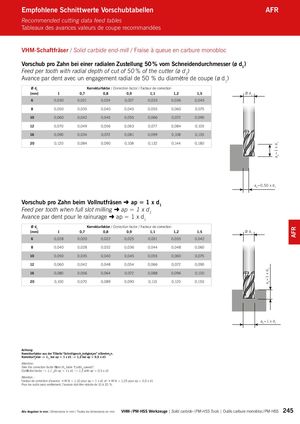

Каталог ARNO монолитный осевой инструмент - страница 245

ap=1 x d1 ap=1 x d1 AFR Empfohlene Schnittwerte Vorschubtabellen AFR Recommended cutting data feed tables Tableaux des avances valeurs de coupe recommandées VHM-Schaftfräser / Solid carbide end-mill / Fraise à queue en carbure monobloc Vorschub pro Zahn bei einer radialen Zustellung 50 % vom Schneidendurchmesser (ø d1) Feed per tooth with radial depth of cut of 50 % of the cutter (ø d1) Avance par dent avec un engagement radial de 50 % du diamètre de coupe (ø d1) Ø d1 Korrekturfaktor / Correction factor / Facteur de correction [mm] 1 0,7 0,8 0,9 1,1 1,2 1,5 Ø d1 6 0,030 0,021 0,024 0,027 0,033 0,036 0,045 8 0,050 0,035 0,040 0,045 0,055 0,060 0,075 10 0,060 0,042 0,045 0,055 0,066 0,072 0,090 12 0,070 0,049 0,056 0,063 0,077 0,084 0,105 16 0,090 0,034 0,072 0,081 0,099 0,108 0,135 20 0,120 0,084 0,090 0,108 0,132 0,144 0,180 ae=0,50 x d1 Vorschub pro Zahn beim Vollnutfräsen ➜ ap = 1 x d1 Feed per tooth when full slot milling ➜ ap = 1 x d1 Avance par dent pour le rainurage ➜ ap = 1 x d1 Ø d1 Korrekturfaktor / Correction factor / Facteur de correction [mm] 1 0,7 0,8 0,9 1,1 1,2 1,5 Ø d1 6 0,028 0,020 0,022 0,025 0,031 0,035 0,042 8 0,040 0,028 0,032 0,036 0,044 0,048 0,060 10 0,050 0,035 0,040 0,045 0,055 0,060 0,075 12 0,060 0,042 0,048 0,054 0,066 0,072 0,090 16 0,080 0,056 0,064 0,072 0,088 0,096 0,120 20 0,100 0,070 0,089 0,090 0,110 0,120 0,150 ae=1 x d1 Achtung: Korrekturfaktor aus der Tabelle “Schnittgeschwindigkeiten” entnehmen. Korrekturfaktor -> 1,1 bei ap = 1 x d1 -> 1,2 bei ap = 0,5 x d1 Attention: Take the correction factor from the table “Cutting speeds”. Correction factor -> 1,1 with ap = 1 x d1 -> 1,2 with ap = 0,5 x d1 Attention : Facteur de correction d’avance ➝ Kf fz = 1,10 pour ap = 1 x d1 et ➝ Kf fz = 1,25 pour ap = 0,5 x d1 Pour les outils sans revêtement, l’avance doit être réduite de 10 à 20 %. Alle Angaben in mm / Dimensions in mm / Toutes les dimensions en mm VHM- / PM-HSS Werkzeuge | Solid carbide- / PM-HSS Tools | Outils carbure monobloc / PM-HSS 245
