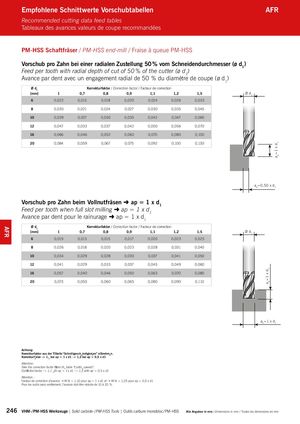

Каталог ARNO монолитный осевой инструмент - страница 246

ap=1 x d1 ap=1 x d1 Empfohlene Schnittwerte Vorschubtabellen AFR Recommended cutting data feed tables Tableaux des avances valeurs de coupe recommandées PM-HSS Schaftfräser / PM-HSS end-mill / Fraise à queue PM-HSS Vorschub pro Zahn bei einer radialen Zustellung 50 % vom Schneidendurchmesser (ø d1) Feed per tooth with radial depth of cut of 50 % of the cutter (ø d1) Avance par dent avec un engagement radial de 50 % du diamètre de coupe (ø d1) Ø d1 Korrekturfaktor / Correction factor / Facteur de correction [mm] 1 0,7 0,8 0,9 1,1 1,2 1,5 Ø d1 6 0,022 0,015 0,018 0,020 0,024 0,026 0,033 8 0,030 0,021 0,024 0,027 0,030 0,035 0,045 10 0,039 0,027 0,030 0,035 0,042 0,047 0,060 12 0,047 0,033 0,037 0,042 0,050 0,056 0,070 16 0,066 0,046 0,052 0,060 0,070 0,080 0,100 20 0,084 0,059 0,067 0,075 0,092 0,100 0,130 ae=0,50 x d1 Vorschub pro Zahn beim Vollnutfräsen ➜ ap = 1 x d1 Feed per tooth when full slot milling ➜ ap = 1 x d1 Avance par dent pour le rainurage ➜ ap = 1 x d1 Ø d1 Korrekturfaktor / Correction factor / Facteur de correction [mm] 1 0,7 0,8 0,9 1,1 1,2 1,5 Ø d1 6 0,019 0,013 0,015 0,017 0,020 0,023 0,025 8 0,026 0,018 0,020 0,023 0,028 0,031 0,040 10 0,034 0,029 0,028 0,030 0,037 0,041 0,050 12 0,041 0,029 0,033 0,037 0,045 0,049 0,060 16 0,057 0,040 0,046 0,050 0,063 0,070 0,080 20 0,073 0,050 0,060 0,065 0,080 0,090 0,110 ae=1 x d1 Achtung: Korrekturfaktor aus der Tabelle “Schnittgeschwindigkeiten” entnehmen. Korrekturfaktor -> 1,1 bei ap = 1 x d1 -> 1,2 bei ap = 0,5 x d1 Attention: Take the correction factor from the table “Cutting speeds”. Correction factor -> 1,1 with ap = 1 x d1 -> 1,2 with ap = 0,5 x d1 Attention : Facteur de correction d’avance ➝ Kf fz = 1,10 pour ap = 1 x d1 et ➝ Kf fz = 1,25 pour ap = 0,5 x d1 Pour les outils sans revêtement, l’avance doit être réduite de 10 à 20 %. 246 VHM- / PM-HSS Werkzeuge | Solid carbide- / PM-HSS Tools | Outils carbure monobloc / PM-HSS Alle Angaben in mm / Dimensions in mm / Toutes les dimensions en mm AFR
