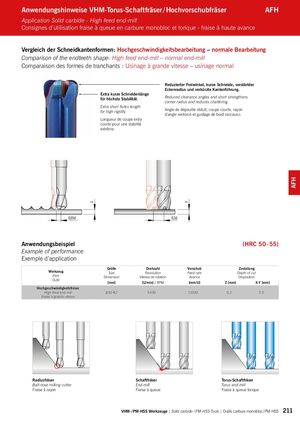

Anwendungshinweise VHM-Torus-Schaftfräser / Hochvorschubfräser AFH
Application Solid carbide - High feed end-mill
Consignes d’utilisation fraise à queue en carbure monobloc et torique - fraise à haute avance
Vergleich der Schneidkantenformen: Hochgeschwindigkeitsbearbeitung – normale Bearbeitung
Comparison of the endteeth shape: High feed end-mill – normal end-mill
Comparaison des formes de tranchants : Usinage à grande vitesse – usinage normal
Reduzierter Freiwinkel, kurze Schneide, verstärkter Eckenradius und verkürzte Kantenführung. Extra kurze Schneidenlänge für höchste Stabilität. Reduced clearance angles and short strengthens corner radius and reduces chattering. Extra short flutes length for high rigidity. Angle de dépouille réduit, coupe courte, rayon d’angle renforcé et guidage de bord raccourci. Longueur de coupe extra courte pour une stabilité extrême.
0,05d 0,3d
Anwendungsbeispiel (HRC 50 - 55)
Example of performance
Exemple d’application
| Werkzeug Item Otil | Größe Size Dimension | Drehzahl Revolution Vitesse de rotation | Vorschub Feed rate Avance | Zustellung Depth of cut Disposition | |
| u | [mm] | [U/min] /RPM | [mm/U] | Z [mm] | X-Y [mm] |
| Hochgeschwindigkeitsfräser | |||||
| High feed end-mill Fraise àgrande vitesse | Ø10 R2 | 5400 | 11000 | 0,2 | 3,0 |
| Radiusfräser | Schaftfräser | Torus-Schaftfräser |
| Ball-nose milling cutter | End-mill | Torus end-mill |
| Fraise à rayon | Fraise à queue | Fraise à queue torique |
