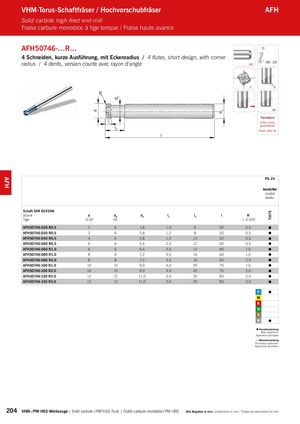

Каталог ARNO монолитный осевой инструмент - страница 204
Навигация
Каталог ARNO инструмент для токарной обработки 2018
Каталог ARNO концевые твердосплавные фрезы AFV
Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы
Каталог ARNO обработка канавок и отрезка 2018
Каталог ARNO инструмент для обработки отверстий 2016
Каталог ARNO фрезы и сменные пластины для фрезерной обработки 2015
VHM-Torus-Schaftfräser / Hochvorschubfräser AFH
Solid carbide high-feed end-mill
Fraise carbure monobloc à tige torique / Fraise haute avance
AFH50746-…R…
4 Schneiden, kurze Ausführung, mit Eckenradius / 4 flutes, short design, with corner
radius / 4 dents, version courte avec rayon d‘angle 206 – 223 HA
4 R
R
90°
| l | Feinstkorn | |
| 1 | Ultra micro | |
| l | granulation | |
| 2 | Grain ultra fin |
l
| PG 24 beschichtet coated revêtu | ||||||||
| Schaft DIN 6535HA Shank Tige | d -0,02 | dA h6 | d3 | l1 | l2 | l | R ± 0,00 | 5 TiA70 |
| AFH50746-020 R0.5 | 2 | 6 | 1,8 | 1,0 | 6 | 50 | 0,5 | |
| AFH50746-030 R0.5 | 3 | 6 | 2,8 | 1,2 | 8 | 50 | 0,5 | |
| AFH50746-040 R0.5 | 4 | 6 | 3,8 | 1,5 | 10 | 50 | 0,5 | |
| AFH50746-060 R0.5 | 6 | 6 | 5,4 | 2,5 | 12 | 60 | 0,5 | |
| AFH50746-060 R1.0 | 6 | 6 | 5,4 | 2,5 | 12 | 60 | 1,0 | |
| AFH50746-080 R1.0 | 8 | 8 | 7,2 | 3,5 | 16 | 60 | 1,0 | |
| AFH50746-080 R2.0 | 8 | 8 | 7,2 | 3,5 | 16 | 60 | 2,0 | |
| AFH50746-100 R1.0 | 10 | 10 | 9,0 | 4,0 | 20 | 70 | 1,0 | |
| AFH50746-100 R2.0 | 10 | 10 | 9,0 | 4,0 | 20 | 70 | 2,0 | |
| AFH50746-120 R2.0 | 12 | 12 | 11,0 | 5,0 | 25 | 80 | 2,0 | |
| AFH50746-120 R3.0 | 12 | 12 | 11,0 | 5,0 | 25 | 80 | 3,0 | |
| |
Hauptanwendung Main application Application principale Nebenanwendung Secondary application Application secondaire
