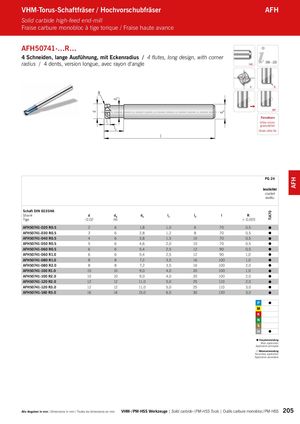

VHM-Torus-Schaftfräser / Hochvorschubfräser AFH
Solid carbide high-feed end-mill
Fraise carbure monobloc à tige torique / Fraise haute avance
AFH50741-…R…
4 Schneiden, lange Ausführung, mit Eckenradius / 4 flutes, long design, with corner
radius / 4 dents, version longue, avec rayon d‘angle 206 – 223 HA
4 R
R
90° Feinstkorn
l
1 Ultra micro l granulation 2 Grain ultra fin
l
| PG 24 beschichtet coated revêtu | ||||||||
| Schaft DIN 6535HA Shank Tige | d -0,02 | dA h6 | d3 | l1 | l2 | l | R ± 0,005 | TiA70 |
| AFH50741-020 R0.5 | 2 | 6 | 1,8 | 1,0 | 6 | 70 | 0,5 | |
| AFH50741-030 R0.5 | 3 | 6 | 2,8 | 1,2 | 8 | 70 | 0,5 | |
| AFH50741-040 R0.5 | 4 | 6 | 3,8 | 1,5 | 10 | 70 | 0,5 | |
| AFH50741-050 R0.5 | 5 | 6 | 4,6 | 2,0 | 10 | 70 | 0,5 | |
| AFH50741-060 R0.5 | 6 | 6 | 5,4 | 2,5 | 12 | 90 | 0,5 | |
| AFH50741-060 R1.0 | 6 | 6 | 5,4 | 2,5 | 12 | 90 | 1,0 | |
| AFH50741-080 R1.0 | 8 | 8 | 7,2 | 3,5 | 16 | 100 | 1,0 | |
| AFH50741-080 R2.0 | 8 | 8 | 7,2 | 3,5 | 16 | 100 | 2,0 | |
| AFH50741-100 R1.0 | 10 | 10 | 9,0 | 4,0 | 20 | 100 | 1,0 | |
| AFH50741-100 R2.0 | 10 | 10 | 9,0 | 4,0 | 20 | 100 | 2,0 | |
| AFH50741-120 R2.0 | 12 | 12 | 11,0 | 5,0 | 25 | 110 | 2,0 | |
| AFH50741-120 R3.0 | 12 | 12 | 11,0 | 5,0 | 25 | 110 | 3,0 | |
| AFH50741-160 R3.0 | 16 | 16 | 15,0 | 6,5 | 30 | 130 | 3,0 | |
| | ||||||||
| Hauptanwendung Main application Application principale Nebenanwendung Secondary application Application secondaire |
