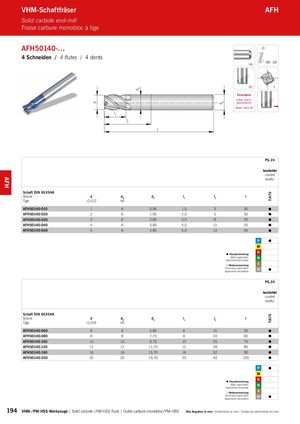

AFH50140-…
4 Schneiden / 4 flutes / 4 dents
206 – 223 HA
l
1
l
2
l
30° 4 Feinstkorn Ultra micro granulation Grain ultra fin
PG 24 beschichtet coated revêtu Schaft DIN 6535HA
| Shank | d | d | d | l | l | l | |
| Tige | -0,012 | h6A | 3 | 1 | 2 | ||
| AFH50140-010 | 1 | 6 | 0,95 | 1,5 | 3 | 50 | |
| AFH50140-020 | 2 | 6 | 1,95 | 2,0 | 5 | 50 | |
| AFH50140-030 | 3 | 6 | 2,85 | 3,0 | 8 | 55 | |
| AFH50140-040 | 4 | 6 | 3,85 | 4,0 | 10 | 55 | |
| AFH50140-050 | 5 | 6 | 4,85 | 5,0 | 13 | 55 |
- Hauptanwendung Main application
Application principale Nebenanwendung Secondary application Application secondaire PG 24 beschichtet coated revêtu Schaft DIN 6535HA
| Shank | d | d | d | l | l | l | ||
| Tige | -0,016 | h6A | 3 | 1 | 2 | |||
| AFH50140-060 | 6 | 6 | 5,85 | 6 | 15 | 55 | ||
| AFH50140-080 | 8 | 8 | 7,70 | 8 | 20 | 65 | ||
| AFH50140-100 | 10 | 10 | 9,70 | 10 | 25 | 75 | ||
| AFH50140-120 | 12 | 12 | 11,70 | 12 | 28 | 85 | ||
| AFH50140-160 | 16 | 16 | 15,70 | 16 | 32 | 90 | ||
| AFH50140-200 | 20 | 20 | 19,70 | 20 | 40 | 105 |
- Hauptanwendung
