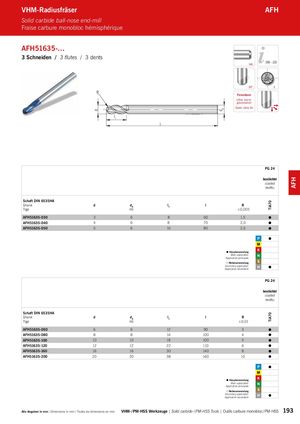

AFH51635-…
3 Schneiden / 3 flutes / 3 dents
206 – 223 HA
R
l
1
l
30° 3 Feinstkorn Ultra micro granulation Grain ultra fin
PG 24 beschichtet coated revêtu Schaft DIN 6535HA
| Shank | d | d | l | l | R | ||
| Tige | h6A | 1 | ±0,005 | ||||
| AFH51635-030 | 3 | 6 | 8 | 60 | 1,5 | ||
| AFH51635-040 | 4 | 6 | 8 | 70 | 2,0 | ||
| AFH51635-050 | 5 | 6 | 10 | 80 | 2,5 |
- Hauptanwendung Main application
Application principale Nebenanwendung Secondary application Application secondaire PG 24 beschichtet coated revêtu Schaft DIN 6535HA
| Shank | d | d | l | l | R | |
| Tige | h6A | 1 | ±0,01 | |||
| AFH51635-060 | 6 | 6 | 12 | 90 | 3 | |
| AFH51635-080 | 8 | 8 | 14 | 100 | 4 | |
| AFH51635-100 | 10 | 10 | 18 | 100 | 5 | |
| AFH51635-120 | 12 | 12 | 22 | 110 | 6 | |
| AFH51635-160 | 16 | 16 | 30 | 140 | 8 | |
| AFH51635-200 | 20 | 20 | 38 | 160 | 10 |
- Hauptanwendung
