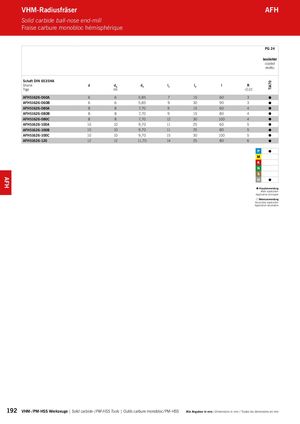

Каталог ARNO монолитный осевой инструмент - страница 192
Навигация
Каталог ARNO инструмент для токарной обработки 2018
Каталог ARNO концевые твердосплавные фрезы AFV
Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы
Каталог ARNO обработка канавок и отрезка 2018
Каталог ARNO инструмент для обработки отверстий 2016
Каталог ARNO фрезы и сменные пластины для фрезерной обработки 2015
PG 24 beschichtet coated revêtu Schaft DIN 6535HA
| Shank | d | d | d | l | l | l | R | |
| Tige | h6A | 3 | 1 | 2 | -0,01 | |||
| AFH51626-060A | 6 | 6 | 5,85 | 7 | 15 | 60 | 3 | |
| AFH51626-060B | 6 | 6 | 5,85 | 9 | 30 | 90 | 3 | |
| AFH51626-080A | 8 | 8 | 7,70 | 9 | 15 | 60 | 4 | |
| AFH51626-080B | 8 | 8 | 7,70 | 9 | 15 | 80 | 4 | |
| AFH51626-080C | 8 | 8 | 7,70 | 12 | 30 | 100 | 4 | |
| AFH51626-100A | 10 | 10 | 9,70 | 11 | 25 | 60 | 5 | |
| AFH51626-100B | 10 | 10 | 9,70 | 11 | 25 | 80 | 5 | |
| AFH51626-100C | 10 | 10 | 9,70 | 15 | 30 | 100 | 5 | |
| AFH51626-120 | 12 | 12 | 11,70 | 14 | 25 | 80 | 6 | |
Hauptanwendung Main application Application principale Nebenanwendung Secondary application Application secondaire
