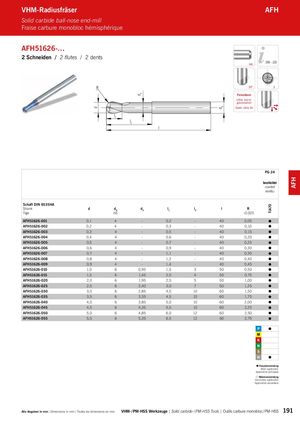

Каталог ARNO монолитный осевой инструмент - страница 191
Навигация
Каталог ARNO инструмент для токарной обработки 2018
Каталог ARNO концевые твердосплавные фрезы AFV
Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы
Каталог ARNO обработка канавок и отрезка 2018
Каталог ARNO инструмент для обработки отверстий 2016
Каталог ARNO фрезы и сменные пластины для фрезерной обработки 2015
AFH51626-…
2 Schneiden / 2 flutes / 2 dents
206 – 223 HA
R
l
1 l 2
l
30° 2 Feinstkorn Ultra micro granulation Grain ultra fin
PG 24 beschichtet coated revêtu Schaft DIN 6535HA
| Shank | d | d | d | l | l | l | R | |
| Tige | h6A | 3 | 1 | 2 | -0,005 | |||
| AFH51626-001 | 0,1 | 4 | - | 0,2 | - | 40 | 0,05 | |
| AFH51626-002 | 0,2 | 4 | - | 0,3 | - | 40 | 0,10 | |
| AFH51626-003 | 0,3 | 4 | - | 0,5 | - | 40 | 0,15 | |
| AFH51626-004 | 0,4 | 4 | - | 0,6 | - | 40 | 0,20 | |
| AFH51626-005 | 0,5 | 4 | - | 0,7 | - | 40 | 0,25 | |
| AFH51626-006 | 0,6 | 4 | - | 0,9 | - | 40 | 0,30 | |
| AFH51626-007 | 0,7 | 4 | - | 1,1 | - | 40 | 0,35 | |
| AFH51626-008 | 0,8 | 4 | - | 1,2 | - | 40 | 0,40 | |
| AFH51626-009 | 0,9 | 4 | - | 1,4 | - | 40 | 0,45 | |
| AFH51626-010 | 1,0 | 6 | 0,95 | 1,5 | 3 | 50 | 0,50 | |
| AFH51626-015 | 1,5 | 6 | 1,45 | 2,0 | 4 | 50 | 0,75 | |
| AFH51626-020 | 2,0 | 6 | 1,95 | 2,5 | 5 | 50 | 1,00 | |
| AFH51626-025 | 2,5 | 6 | 2,40 | 3,0 | 7 | 50 | 1,25 | |
| AFH51626-030 | 3,0 | 6 | 2,85 | 4,0 | 10 | 60 | 1,50 | |
| AFH51626-035 | 3,5 | 6 | 3,35 | 4,5 | 10 | 60 | 1,75 | |
| AFH51626-040 | 4,0 | 6 | 3,85 | 5,0 | 10 | 60 | 2,00 | |
| AFH51626-045 | 4,5 | 6 | 4,35 | 5,5 | 10 | 60 | 2,25 | |
| AFH51626-050 | 5,0 | 6 | 4,85 | 6,0 | 12 | 60 | 2,50 | |
| AFH51626-055 | 5,5 | 6 | 5,35 | 6,5 | 12 | 60 | 2,75 | |
Hauptanwendung Main application Application principale Nebenanwendung Secondary application
