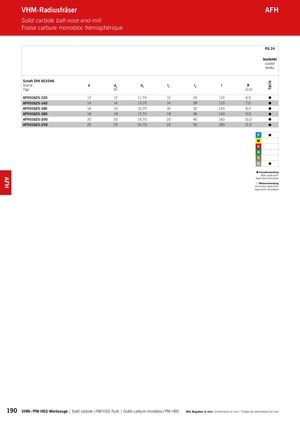

PG 24 beschichtet coated revêtu Schaft DIN 6535HA
| Shank | d | d | d | l | l | l | R | ||
| Tige | h6A | 3 | 1 | 2 | -0,01 | ||||
| AFH51625-120 | 12 | 12 | 11,70 | 12 | 24 | 110 | 6,0 | | |
| AFH51625-140 | 14 | 14 | 13,70 | 14 | 28 | 110 | 7,0 | | |
| AFH51625-160 | 16 | 16 | 15,70 | 16 | 32 | 140 | 8,0 | | |
| AFH51625-180 | 18 | 18 | 17,70 | 18 | 36 | 140 | 9,0 | | |
| AFH51625-200 | 20 | 20 | 19,70 | 20 | 40 | 160 | 10,0 | | |
| AFH51625-250 | 25 | 25 | 24,70 | 25 | 50 | 180 | 12,5 | |
Hauptanwendung Main application Application principale Nebenanwendung Secondary application Application secondaire
