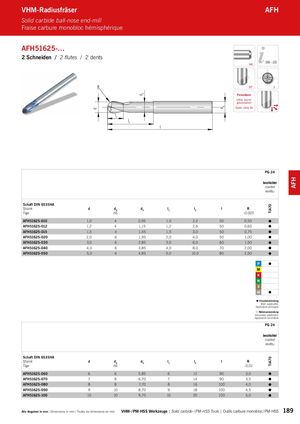

AFH51625-…
2 Schneiden / 2 flutes / 2 dents
206 – 223 HA
R
l
1
l
2
l
30° 2 Feinstkorn Ultra micro granulation Grain ultra fin
PG 24 beschichtet coated revêtu Schaft DIN 6535HA
| Shank | d | d | d | l | l | l | R | |
| Tige | h6A | 3 | 1 | 2 | -0,005 | |||
| AFH51625-010 | 1,0 | 4 | 0,95 | 1,0 | 2,2 | 50 | 0,50 | |
| AFH51625-012 | 1,2 | 4 | 1,15 | 1,2 | 2,6 | 50 | 0,60 | |
| AFH51625-015 | 1,5 | 4 | 1,45 | 1,5 | 3,0 | 50 | 0,75 | |
| AFH51625-020 | 2,0 | 6 | 1,95 | 2,0 | 4,0 | 50 | 1,00 | |
| AFH51625-030 | 3,0 | 6 | 2,85 | 3,0 | 6,0 | 60 | 1,50 | |
| AFH51625-040 | 4,0 | 6 | 3,85 | 4,0 | 8,0 | 70 | 2,00 | |
| AFH51625-050 | 5,0 | 6 | 4,85 | 5,0 | 10,0 | 80 | 2,50 | |
Hauptanwendung Main application Application principale Nebenanwendung Secondary application Application secondaire PG 24 beschichtet coated revêtu Schaft DIN 6535HA
| Shank | d | d | d | l | l | l | R | |
| Tige | h6A | 3 | 1 | 2 | -0,01 | |||
| AFH51625-060 | 6 | 6 | 5,85 | 6 | 12 | 90 | 3,0 | |
| AFH51625-070 | 7 | 8 | 6,70 | 7 | 14 | 90 | 3,5 | |
| AFH51625-080 | 8 | 8 | 7,70 | 8 | 16 | 100 | 4,0 | |
| AFH51625-090 | 9 | 10 | 8,70 | 9 | 18 | 100 | 4,5 | |
| AFH51625-100 | 10 | 10 | 9,70 | 10 | 20 | 100 | 5,0 | |
