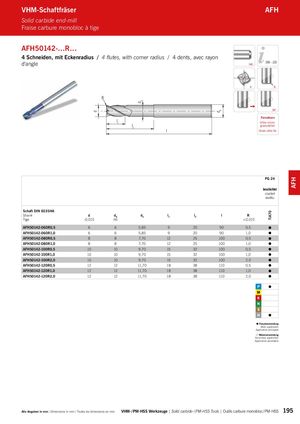

Каталог ARNO монолитный осевой инструмент - страница 195
Навигация
Каталог ARNO инструмент для токарной обработки 2018
Каталог ARNO концевые твердосплавные фрезы AFV
Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы
Каталог ARNO обработка канавок и отрезка 2018
Каталог ARNO инструмент для обработки отверстий 2016
Каталог ARNO фрезы и сменные пластины для фрезерной обработки 2015
AFH50142-…R…
4 Schneiden, mit Eckenradius / 4 flutes, with corner radius / 4 dents, avec rayon
d‘angle 206 – 223 HA
4 R
R
30° l Feinstkorn
1 l Ultra micro
granulation 2 l Grain ultra fin
PG 24 beschichtet coated revêtu Schaft DIN 6535HA
| Shank | d | d | d | l | l | l | R | ||
| Tige | -0,015 | h6A | 3 | 1 | 2 | ±0,015 | |||
| AFH50142-060R0,5 | 6 | 6 | 5,85 | 9 | 20 | 90 | 0,5 | | |
| AFH50142-060R1,0 | 6 | 6 | 5,85 | 9 | 20 | 90 | 1,0 | | |
| AFH50142-080R0,5 | 8 | 8 | 7,70 | 12 | 25 | 100 | 0,5 | | |
| AFH50142-080R1,0 | 8 | 8 | 7,70 | 12 | 25 | 100 | 1,0 | | |
| AFH50142-100R0,5 | 10 | 10 | 9,70 | 15 | 32 | 100 | 0,5 | | |
| AFH50142-100R1,0 | 10 | 10 | 9,70 | 15 | 32 | 100 | 1,0 | | |
| AFH50142-100R2,0 | 10 | 10 | 9,70 | 15 | 32 | 100 | 2,0 | | |
| AFH50142-120R0,5 | 12 | 12 | 11,70 | 18 | 38 | 110 | 0,5 | | |
| AFH50142-120R1,0 | 12 | 12 | 11,70 | 18 | 38 | 110 | 1,0 | | |
| AFH50142-120R2,0 | 12 | 12 | 11,70 | 18 | 38 | 110 | 2,0 | |
Hauptanwendung Main application Application principale Nebenanwendung Secondary application Application secondaire
