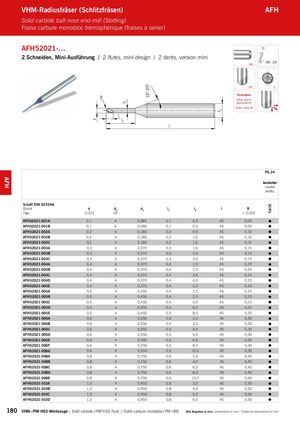

AFH52021-…
2 Schneiden, Mini-Ausführung / 2 flutes, mini design / 2 dents, version mini
206 – 223 HA
R
l
1 l
2
l
30° 2 Feinstkorn Ultra micro granulation Grain ultra fin
PG 24 beschichtet coated revêtu Schaft DIN 6535HA
| Shank | d | d | d l | l | l | R | ||
| Tige | -0,012 | h6A | 3 1 | 2 | ± 0,005 | |||
| AFH52021-001A | 0,1 | 4 | 0,085 | 0,1 | 0,3 | 45 | 0,05 | |
| AFH52021-001B | 0,1 | 4 | 0,085 | 0,1 | 0,5 | 45 | 0,05 | |
| AFH52021-002A | 0,2 | 4 | 0,180 | 0,2 | 0,5 | 45 | 0,10 | |
| AFH52021-002B | 0,2 | 4 | 0,180 | 0,2 | 1,0 | 45 | 0,10 | |
| AFH52021-002C | 0,2 | 4 | 0,180 | 0,2 | 1,5 | 45 | 0,10 | |
| AFH52021-003A | 0,3 | 4 | 0,270 | 0,3 | 1,0 | 45 | 0,15 | |
| AFH52021-003B | 0,3 | 4 | 0,270 | 0,3 | 2,0 | 45 | 0,15 | |
| AFH52021-003C | 0,3 | 4 | 0,270 | 0,3 | 3,0 | 45 | 0,15 | |
| AFH52021-004A | 0,4 | 4 | 0,370 | 0,4 | 1,0 | 45 | 0,20 | |
| AFH52021-004B | 0,4 | 4 | 0,370 | 0,4 | 2,0 | 45 | 0,20 | |
| AFH52021-004C | 0,4 | 4 | 0,370 | 0,4 | 3,0 | 45 | 0,20 | |
| AFH52021-004D | 0,4 | 4 | 0,370 | 0,4 | 4,0 | 45 | 0,20 | |
| AFH52021-004E | 0,4 | 4 | 0,370 | 0,4 | 5,0 | 45 | 0,20 | |
| AFH52021-005A | 0,5 | 4 | 0,450 | 0,4 | 2,0 | 45 | 0,25 | |
| AFH52021-005B | 0,5 | 4 | 0,450 | 0,4 | 2,5 | 45 | 0,25 | |
| AFH52021-005C | 0,5 | 4 | 0,450 | 0,4 | 4,0 | 45 | 0,25 | |
| AFH52021-005D | 0,5 | 4 | 0,450 | 0,4 | 6,0 | 45 | 0,25 | |
| AFH52021-005E | 0,5 | 4 | 0,450 | 0,4 | 8,0 | 45 | 0,25 | |
| AFH52021-006A | 0,6 | 4 | 0,550 | 0,5 | 2,0 | 45 | 0,30 | |
| AFH52021-006B | 0,6 | 4 | 0,550 | 0,5 | 3,0 | 45 | 0,30 | |
| AFH52021-006C | 0,6 | 4 | 0,550 | 0,5 | 4,0 | 45 | 0,30 | |
| AFH52021-006D | 0,6 | 4 | 0,550 | 0,5 | 5,0 | 45 | 0,30 | |
| AFH52021-006E | 0,6 | 4 | 0,550 | 0,5 | 6,0 | 45 | 0,30 | |
| AFH52021-006F | 0,6 | 4 | 0,550 | 0,5 | 8,0 | 45 | 0,30 | |
| AFH52021-006G | 0,6 | 4 | 0,550 | 0,5 | 10,0 | 45 | 0,30 | |
| AFH52021-008A | 0,8 | 4 | 0,750 | 0,6 | 2,0 | 45 | 0,40 | |
| AFH52021-008B | 0,8 | 4 | 0,750 | 0,6 | 4,0 | 45 | 0,40 | |
| AFH52021-008C | 0,8 | 4 | 0,750 | 0,6 | 6,0 | 45 | 0,40 | |
| AFH52021-008D | 0,8 | 4 | 0,750 | 0,6 | 8,0 | 45 | 0,40 | |
| AFH52021-008E | 0,8 | 4 | 0,750 | 0,6 | 10,0 | 45 | 0,40 | |
| AFH52021-010A | 1,0 | 4 | 0,950 | 0,8 | 3,0 | 45 | 0,50 | |
| AFH52021-010B | 1,0 | 4 | 0,950 | 0,8 | 4,0 | 45 | 0,50 | |
| AFH52021-010C | 1,0 | 4 | 0,950 | 0,8 | 5,0 | 45 | 0,50 | |
| AFH52021-010D | 1,0 | 4 | 0,950 | 0,8 | 6,0 | 45 | 0,50 | |
