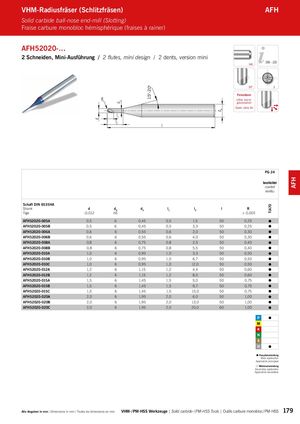

AFH52020-…
2 Schneiden, Mini-Ausführung / 2 flutes, mini design / 2 dents, version mini
206 – 223 HA
R
l
1
l
2
l
30° 2 Feinstkorn Ultra micro granulation Grain ultra fin
PG 24 beschichtet coated revêtu Schaft DIN 6535HA
| Shank | d | d | d | l | l | l | R | |
| Tige | -0,012 | h6A | 3 | 1 | 2 | ± 0,005 | ||
| AFH52020-005A | 0,5 | 6 | 0,45 | 0,5 | 1,5 | 50 | 0,25 | |
| AFH52020-005B | 0,5 | 6 | 0,45 | 0,5 | 3,3 | 50 | 0,25 | |
| AFH52020-006A | 0,6 | 6 | 0,55 | 0,6 | 2,0 | 50 | 0,30 | |
| AFH52020-006B | 0,6 | 6 | 0,55 | 0,6 | 4,0 | 50 | 0,30 | |
| AFH52020-008A | 0,8 | 6 | 0,75 | 0,8 | 2,5 | 50 | 0,40 | |
| AFH52020-008B | 0,8 | 6 | 0,75 | 0,8 | 5,5 | 50 | 0,40 | |
| AFH52020-010A | 1,0 | 6 | 0,95 | 1,0 | 3,3 | 50 | 0,50 | |
| AFH52020-010B | 1,0 | 6 | 0,95 | 1,0 | 6,7 | 50 | 0,50 | |
| AFH52020-010C | 1,0 | 6 | 0,95 | 1,0 | 12,0 | 50 | 0,50 | |
| AFH52020-012A | 1,2 | 6 | 1,15 | 1,2 | 4,4 | 50 | 0,60 | |
| AFH52020-012B | 1,2 | 6 | 1,15 | 1,2 | 8,0 | 50 | 0,60 | |
| AFH52020-015A | 1,5 | 6 | 1,45 | 1,5 | 5,0 | 50 | 0,75 | |
| AFH52020-015B | 1,5 | 6 | 1,45 | 1,5 | 9,7 | 50 | 0,75 | |
| AFH52020-015C | 1,5 | 6 | 1,45 | 1,5 | 15,0 | 50 | 0,75 | |
| AFH52020-020A | 2,0 | 6 | 1,95 | 2,0 | 6,0 | 50 | 1,00 | |
| AFH52020-020B | 2,0 | 6 | 1,95 | 2,0 | 13,0 | 50 | 1,00 | |
| AFH52020-020C | 2,0 | 6 | 1,95 | 2,0 | 20,0 | 60 | 1,00 | |
Hauptanwendung Main application Application principale Nebenanwendung Secondary application Application secondaire
