Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 437

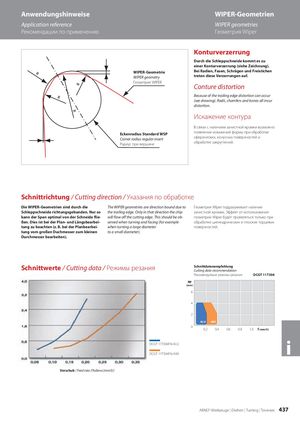

Anwendungshinweise WIPER-Geometrien Application reference WIPER geometries Рекомендации по применению Геометрия Wiper Konturverzerrung Durch die Schleppschneide kommt es zu einer Konturverzerrung (siehe Zeichnung). WIPER-Geometrie Bei Radien, Fasen, Schrägen und Freistichen WIPER geometry treten diese Verzerrungen auf. Геометрия WIPER Conture distortion Because of the trailing edge distortion can occur (see drawing). Radii, chamfers and kones all incur distortion. Искажение контура В связи с наличием зачистной кромки возможно Eckenradius Standard WSP появление искажений формы при обработке Corner radius regular insert сферических, конусных поверхностей и Радиус при вершине обработке закруглений. Schnittrichtung / Cutting direction / Указания по обработке Die WIPER-Geometrien sind durch die The WIPER geometries are direction bound due to Геометрия Wiper подразумевает наличие Schleppschneide richtungsgebunden. Nur so the trailing edge. Only in that direction the chip зачистной кромки. Эффект от использования kann der Span optimal von der Schneide flie- will flow off the cutting edge. This should be ob- геометрии Wiper будет проявляться только при ßen. Dies ist bei der Plan- und Längsbearbei- served when turning and facing (for example обработке цилиндрических и плоских торцевых tung zu beachten (z. B. bei der Planbearbei- when turning a large diameter поверхностей. tung vom großen Duchmesser zum kleinen to a small diameter). Durchmesser bearbeiten). Schnittwerte / Cutting data / Режимы резания SchnittdatenempfehlungCutting data recommendation Рекомендуемые режимы резания DCGT 11T304 ap [mm] 6 4 2 ALU AWI 0 0 0,2 0,4 0,6 0,8 1,0 f [mm/U] DCGT 11T304FN-ALUDCGT 11T304FN-AWI i Vorschub / Feed rate /Подача [mm/U] ARNO®-Werkzeuge | Drehen | Turning | Точение 437
