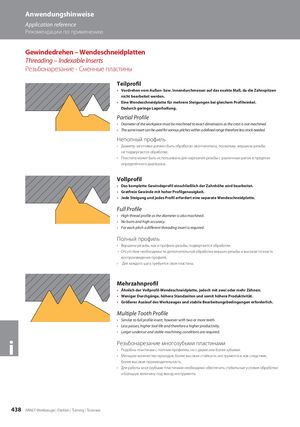

Anwendungshinweise Application reference Рекомендации по применению Gewindedrehen – Wendeschneidplatten Threading – Indexable Inserts Резьбонарезание - Сменные пластины Teilprofil • Vordrehen vom Außen- bzw. Innendurchmesser auf das exakte Maß, da die Zahnspitzen nicht bearbeitet werden. • Eine Wendeschneidplatte für mehrere Steigungen bei gleichem Profilwinkel. Dadurch geringe Lagerhaltung. Partial Profile • Diameter of the workpiece must be machined to exact dimensions as the crest is not machined. • The same insert can be used for various pitches within a defined range therefore less stock needed. Неполный профиль • Диаметр заготовки должен быть обработан окончательно, поскольку вершины резьбы не подвергаются обработке. • Пластина может быть использована для нарезания резьбы с различным шагом в пределах определённого диапазона. Vollprofil • Das komplette Gewindeprofil einschließlich der Zahnhöhe wird bearbeitet. • Gratfreie Gewinde mit hoher Profilgenauigkeit. • Jede Steigung und jedes Profil erfordert eine separate Wendeschneidplatte. Full Profile • High thread profile as the diameter is also machined. • No burrs and high accuracy. • For each pitch a different threading insert is required. Полный профиль • Вершины резьбы, как и профиль резьбы, подвергаются обработке. • Отсутствие необходимости дополнительной обработки вершин резьбы и высокая точность воспроизведения профиля. • Для каждого шага требуется своя пластина. Mehrzahnprofil • Ähnlich der Vollprofil-Wendeschneidplatte, jedoch mit zwei oder mehr Zähnen. • Weniger Durchgänge, höhere Standzeiten und somit höhere Produktivität. • Größerer Auslauf des Werkzeuges und stabile Bearbeitungsbedingungen erforderlich. Multiple Tooth Profile • Similar to full profile insert, however with two or more teeth. • Less passes, higher tool life and therefore a higher productivity. • Larger undercut and stable machining conditions are required. i Резьбонарезание многозубыми пластинами•Подобны пластинам с полным профилем, но с двумя или более зубьями. • Меньшее количество проходов, более высокая стойкость инструмента и, как следствие, более высокая производительность. • Для работы многозубыми пластинами необходимо обеспечить стабильные условия обработки и большую величину под выход инструмента. 438 ARNO®-Werkzeuge | Drehen | Turning | Точение
