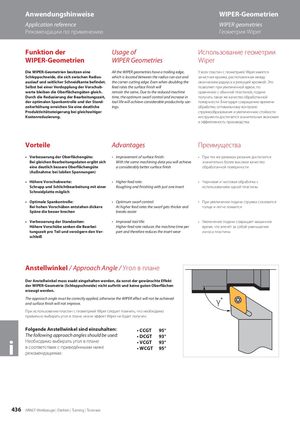

Anwendungshinweise WIPER-Geometrien Application reference WIPER geometries Рекомендации по применению Геометрия Wiper Funktion der Usage of Использование геометрии WIPER-Geometrien WIPER Geometries Wiper Die WIPER-Geometrien besitzen eine All the WIPER geometries have a trailing edge, У всех пластин с геометрией Wiper имеется Schleppschneide, die sich zwischen Radius- which is located between the radius run-out and зачистная кромка, расположенная между auslauf und seitlicher Schneidkante befindet. the corner cutting edge. Even when doubling the окончанием радиуса и режущей кромкой. Это Selbst bei einer Verdopplung der Vorschub- feed rates the surface finish will позволяет при увеличенной вдвое, по werte bleiben die Oberflächengüten gleich. remain the same. Due to the reduced machine сравнению с обычной пластиной, подаче Durch die Reduzierung der Bearbeitungszeit, time, the optimum swarf control and increase in получать такое же качество обработанной der optimalen Spankontrolle und der Stand- tool life will achieve considerable productivity sav- поверхности. Благодаря сокращению времени zeiterhöhung erreichen Sie eine deutliche ings. обработки, оптимальному контролю Produktivitätssteigerung bei gleichzeitiger стружкообразования и увеличеннию стойкости Kostenreduzierung. инструмента достигается значительная экономия и эффективность производства. Vorteile Advantages Преимущества • Verbesserung der Oberflächengüte: • Improvement of surface finish: • При тех же режимах резания достигается Bei gleichen Bearbeitungsdaten ergibt sich With the same machining data you will achieve значительно более высокое качество eine deutlich bessere Oberflächengüte a considerably better surface finish обработанной поверхности (Außnahme: bei labilen Spannungen) • Höhere Vorschubwerte: • Higher feed rate: • Черновая и чистовая обработка с Schrupp und Schlichtbearbeitung mit einer Roughing and finishing with just one insert использованием одной пластины Schneidplatte möglich • Optimale Spankontrolle: • Optimum swarf control: • При увеличении подачи стружка становится Bei hohen Vorschüben entstehen dickere At higher feed rates the swarf gets thicker and толще и легче ломается Späne die besser brechen breaks easier • Verbesserung der Standzeiten: • Improved tool life: • Увеличение подачи сокращает машинное Höhere Vorschübe senken die Bearbei- Higher feed rate reduces the machine time per время, что влечёт за собой уменьшение tungszeit pro Teil und verzögern den Ver- part and therefore reduces the insert wear износа пластины schleiß Anstellwinkel / Approach Angle / Угол в плане Der Anstellwinkel muss exakt eingehalten werden, da sonst der gewünschte Effekt der WIPER-Geometrie (Schleppschneide) nicht auftritt und keine guten Oberflächen erzeugt werden. The approach angle must be correctly applied, otherwise the WIPER effect will not be achieved and surface finish will not improve. При использовании пластин с геометрией Wiper следует помнить, что необходимо правильно выбирать угол в плане, иначе эффект Wiper не будет получен. Folgende Anstellwinkel sind einzuhalten: • CCGT 95° The following approach angles should be used: • DCGT 93° i Необходимо выбирать угол в планев соответствии с приведёнными нижерекомендациями:• VCGT93°• WCGT95° 436 ARNO®-Werkzeuge | Drehen | Turning | Точение
