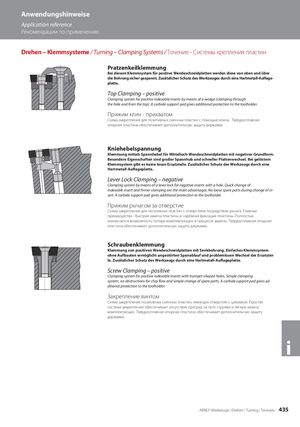

Anwendungshinweise Application reference Рекомендации по применению Drehen – Klemmsysteme / Turning – Clamping Systems / Точение - Системы крепления пластин Pratzenkeilklemmung Bei diesem Klemmsystem für positive Wendeschneidplatten werden diese von oben und über die Bohrung sicher gespannt. Zusätzlicher Schutz des Werkzeuges durch eine Hartmetall-Auflage- platte. Top Clamping – positive Clamping system for positive indexable inserts by means of a wedge (clamping through the hole and from the top). A carbide support pad gives additional protection to the toolholder. Прижим клин - прихватом Схема закрепления для позитивных сменных пластин с помощью клина. Твёрдосплавная опорная пластина обеспечивает дополнительную защиту державки. Kniehebelspannung Klemmung mittels Spannhebel für Mittelloch-Wendeschneidplatten mit negativer Grundform. Besondere Eigenschaften sind großer Spannhub und schneller Plattenwechsel. Bei gelöstem Klemmsystem gibt es keine losen Ersatzteile. Zusätzlicher Schutz des Werkzeugs durch eine Hartmetall-Auflageplatte. Lever Lock Clamping – negative Clamping system by means of a lever lock for negative inserts with a hole. Quick change of indexable insert and firmer clamping are the main advantages. No loose spare parts during change of in- sert. A carbide support pad gives additional protection to the toolholder. Прижим рычагом за отверстие Схема закрепления для негативных пластин с отверстием посредством рычага. Главные преимущества - быстрая замена пластины и надёжная фиксация пластины. Полностью исключается возможность потери комплектующих в процессе замены. Твёрдосплавная опорная пластина обеспечивает дополнительную защиту державки. Schraubenklemmung Klemmung von positiven Wendeschneidplatten mit Senkbohrung. Einfaches Klemmsystem ohne Aufbauten ermöglicht ungestörten Spanablauf und problemlosen Wechsel der Ersatztei- le. Zusätzlicher Schutz des Werkzeugs durch eine Hartmetall-Auflageplatte. Screw Clamping – positive Clamping system for positive indexable inserts with trumpet-shaped holes. Simple clamping system, no obstructions for chip flow and simple change of spare parts. A carbide support pad gives ad- ditional protection to the toolholder. Закрепление винтом Схема закрепления позитивных сменных пластин, имеющих отверстие с циковкой. Простая система закрепления обеспечивает отсутствие преград на пути стружки и лёгкую замену комплектующих. Твёрдосплавная опорная пластина обеспечивает дополнительную защиту державки. i ARNO®-Werkzeuge | Drehen | Turning | Точение 435
